Cấu trúc cơ bản vòng bi mâm xoay

Ngày: 29/07/2424 lúc 22:13

Vòng bi xoay thường bao gồm bốn thành phần chính: vòng trong, vòng ngoài , con lăn và khối cách ly. Do thành phần cốt lõi sử dụng ổ trục xoay nên nó có thể chịu lực dọc trục và lực hướng tâm cùng một lúc. Có nhiều dạng nhưng thành phần cấu trúc về cơ bản là giống nhau.

Từ trái sang phải (phần trên): 1. Vòng ngoài (có răng hoặc không răng) 2. Đai bịt kín 3. Con lăn (bi hoặc con lăn) 4. Vòi phun dầu

Từ trái sang phải (phần dưới): 1. Phích cắm 2. Chốt côn 3. Vòng trong (có răng hoặc không có răng) 4. Khối cách ly hoặc lồng 5. Lỗ lắp (lỗ dây hoặc lỗ đèn)

01 vòng bi xoay dòng

Loại bóng tiếp xúc bốn điểm một hàng

Vòng bi xoay tiếp xúc bốn hàng một dãy bao gồm vòng trong, vòng ngoài, bi thép và khối cách ly. Chúng có cấu trúc nhỏ gọn và trọng lượng nhẹ. Các bi thép tiếp xúc bốn điểm với đường vòng cung. lực dọc trục cùng một lúc. Máy móc xây dựng như băng tải quay, máy hàn , cần cẩu và máy xúc cỡ nhỏ và vừa đều có thể được sử dụng.

Vòng bi xoay 02 dòng

Loại bóng giảm hàng đôi

Vòng bi xoay hai hàng có ba chỗ ngồi. Các quả bóng thép và khối cách ly có thể được thải trực tiếp vào mương trên và dưới. Tùy theo điều kiện ứng suất, các hàng bi thép trên và dưới có đường kính khác nhau được bố trí. Kiểu lắp ráp mở này rất thuận tiện. Góc chịu lực của mương vòng cung trên và dưới là 90 °, có thể chịu được lực dọc trục và mô men lật lớn. Khi lực hướng tâm lớn hơn 0,1 lần lực dọc trục thì mương phải được thiết kế đặc biệt. Vòng bi xoay hai dãy có đường kính khác nhau có kích thước hướng trục và hướng tâm tương đối lớn và cấu trúc chặt chẽ. Nó đặc biệt thích hợp cho các máy móc bốc dỡ như cần cẩu tháp và cần cẩu xe tải yêu cầu đường kính trung bình hoặc lớn hơn.

Vòng bi xoay loạt

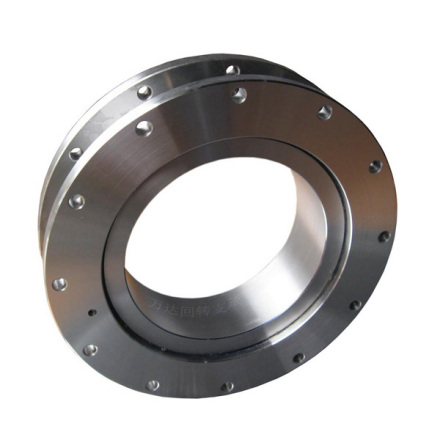

Loại con lăn chéo hàng đơn

Vòng bi lăn chéo một hàng bao gồm hai vòng đệm. Chúng có cấu trúc nhỏ gọn, trọng lượng nhẹ, độ chính xác chế tạo cao, khe hở lắp ráp nhỏ và yêu cầu độ chính xác lắp đặt cao. hướng trục cùng một lúc, mô men lật và lực hướng tâm lớn, nó được sử dụng rộng rãi trong nâng và vận chuyển , máy móc kỹ thuật và các sản phẩm quân sự .

Vòng bi xoay loạt

Loại con lăn ba hàng

Vòng bi xoay ba hàng có ba vòng đua, với các mương trên, dưới và hướng tâm được tách biệt để có thể xác định chính xác tải trọng của từng hàng con lăn. Nó có thể chịu được nhiều tải trọng khác nhau cùng lúc và có khả năng chịu tải lớn nhất trong số bốn sản phẩm. Nó có kích thước trục và hướng tâm lớn, đồng thời có kết cấu chắc chắn. Nó đặc biệt phù hợp với các máy móc hạng nặng yêu cầu đường kính lớn hơn, chẳng hạn như máy xúc gầu . máy xúc bánh lốp, v.v. Các loại cần cẩu, cần cẩu biển, cần cẩu cảng, bàn chuyển thép nóng chảy và cần cẩu xe tải trọng tải lớn và các máy móc khác.

Vòng bi xoay dòng nhẹ

Vòng bi xoay nhẹ

Vòng bi xoay nhẹ có dạng kết cấu giống như vòng bi xoay thông thường, có trọng lượng nhẹ và xoay linh hoạt. Được sử dụng rộng rãi trong máy móc thực phẩm, máy làm đầy, máy bảo vệ môi trường và các lĩnh vực khác.

Vòng bi xoay dòng HS

Vòng bi xoay tiếp xúc bốn điểm một hàng bao gồm hai vòng đệm có cấu trúc nhỏ gọn và tiếp xúc bốn điểm giữa bi thép và mương vòng cung. Nó chủ yếu được sử dụng trên các máy móc như cần cẩu xe tải , cần cẩu tháp, máy xúc , máy đóng cọc
