Xi Lanh Kẹp Khí Nén Xoay 90 Độ SRC25, SRC32, SRC40, SRC50, SRC63

Tình trạng : Còn hàng

Mã hàng: 1561

Giá bán: 470,000đ ~~(520,000đ)~~

Xi Lanh Kẹp Khí Nén là Loại xy lanh tay xoay khí nén này có cơ cấu kẹp tiêu chuẩn với khối xy lanh khí nén gắn liền thân với cơ cấu kẹp kiểu đòn bẩy. Khi xy lanh đi lên thì cơ cấu tay quay kiểu xoay 90 độ

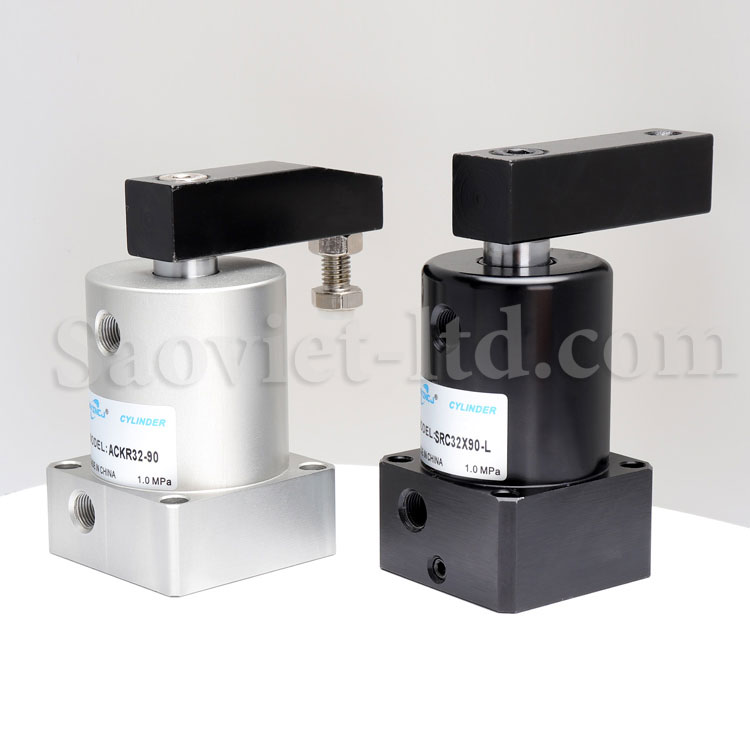

Có các model: SRC25, SRC32, SRC40, SRC50 -L/R ( Có kiểu xoay trái L, Kiểu xoay phải R).

Số lượng:

Thành tiền:

470,000đ

Thành tiền:

470,000đ

~~(520,000đ)~~

SẢN PHẨM TƯƠNG TỰ

Xi Lanh Khí Nén SDA

Xi Lanh Khí Nén Trục Đôi TN

Xi Lanh Thủy Lực Hạng Nặng HOB

Xi Lanh Thủy Lực Hạng Nặng MOB

Xi Lanh Kẹp Khí Nén MHZ Cao Cấp , Chính Hãng

Xi Lanh Khí Nén TDA Chính Hãng

Xi Lanh Quay Airtac HRQ2, HRQ3, HRQ7, HRQ10, HRQ20, HRQ30, HRQ50, HRQ70, HRQ100, HRQ200A

Xi Lanh Khí Song Song MHL2-10D, MHL2-16D, MHL2-20D, MHL2-25D, MHL2-32D, MHL2-40D

Bàn Trượt Khí Nén MXH/HLH6X5X10X15X20X25X30X40X50X60-S

Xi lanh Trượt Song Song Khí Nén SMC MHF2-8D, MHF2-12D, MHF2-16D, MHF2-20D, MHF2-D1, MHF2-D2, MHF2-DR

Xi Lanh Bàn Quay Cánh Gạt MDSUB, MSUB

Xi Lanh Bàn Xoay SMC Loại CRQ2BS CDRQ2BS

Xi Lanh Xoay Góc SMC CRB2BW10, CDRB2BW

Xi Lanh Quay Cánh CRB1BW, CDRB1BW

Xi Lanh Dẫn Hướng Không Trục Ghép Từ Tính CY1, CY1S, CY1H, CY1L

Xi Lanh Dẫn Hướng Không Trục Ghép Từ Tính CY1B

Bộ Đôi Xi Lanh Không Trục Từ Tính SMC CY1R / CY3R20-100/200/300/400/500/600/700/800

Xi Lanh Khí Dẫn Hướng SMC CY1L

Xi Lanh Khí Dẫn Hướng SMC CY1S

Xi Lanh Khí Dẫn Hướng SMC OSP

Xylanh AIRTAC RMS40

Xy Lanh Khí MY1B

Xy Lanh Khí Bàn Trượt Từ Tính MY1M

Xy Lanh Bàn Trượt Dẫn Hướng SMC MY1H

Xy Lanh Bàn Trượt Dẫn Hướng SMC MY3B

Xy Lanh Bàn Trượt Dẫn Hướng SMC RMH

Xi Lanh Khí SMC Bàn Trượt MXQ6, MXQ8, MXQ12, MXQ16, MXQ20, MXQ25

Xi Lanh Kẹp Airtac Hành Trình TWH

Xi Lanh Khí Nén SC

Xy Lanh Trượt Khí Nén Chính Xác SMC MXP

Xi Lanh Khí Nén Tròn MAL

Xi Lanh Thủy Lực Khí Nén Tùy Chỉnh Tăng Áp MPT

Xi Lanh Hai Đầu Chỉnh SCJ

Xy Lanh Bàn Trượt AIRTAC HLQ12 Độ Chính Xác Cao

Xi Lanh Kiểu Đòn Bẩy ALC25, ALC32, ALC40, ALC50, ALC63, ALC80, ALC100

Xi Lanh Dẫn Hướng MGPM

Xi Lanh Khí Nén Kẹp Xoay 90 Độ ACK25, ACK32, ACK40, ACK50, ACK63

Xi Lanh Kẹp Quay Khí Nén MKB

Xi Lanh Khí MGPMJ12 / 16/20/2532

Xi Lanh Khí Nén Inox 304 SC 32 40 63 80 100 125

Cảm Biến Từ Xi Lanh Sensor SMC D-A90, D-A93, D-A96

Bộ Đầm Rung Khí Nén AH-SK-ZC-SX30/40/60/80

Xi Lanh Khí Nén Inox 304 SC100 x 125 x 150

Giảm Chấn Thủy Lực SMC RB, RBC

Xi lanh khí nén SMC CXSJM6, 10, 15, 20, 25, 32

Xi Lanh Khí Nén Kẹp Xoay 90 Độ ACKD25, ACKD32, ACKD40, ACKD50, ACKD63

Xi Lanh Khí Nén Kẹp MRHQ 10D 16D 20D 25D-90S-180S-N-M9N

Xi Lanh Khí Nén Kẹp 2 Chấu MHS2 16D3, 20D4, 25D, 32D, 40D, 50D, 63D

Xi Lanh Khí Nén Kẹp 3 Chấu MHS3 16D3, 20D4, 25D, 32D, 40D, 50D, 63D

Xi Lanh Khí Nén Kẹp 4 Chấu MHS416D3, 20D4, 25D, 32D, 40D, 50D, 63D

Xi Lanh Khí Nén Kẹp MHY2 10D 16D 20D 25D

Bộ Rung Khí Nén GT8, GT10, GT16, GT20, GT25, GT36, GT48

Xi Lanh Bàn Trượt MXS6, MXS8, MXS12, MXS16, MXS20, MXS25

Xi lanh bàn trượt HLS6, HLS8, HLS12, HLS16, HLS20, HLS25

Xi Lanh Khí Nén SCJ32, SCJ40, SCJ50, SCJ63, SCJ80, SCJ100

Xi Lanh Kẹp Kiểu Đòn Bẩy JGL25/JGL32/JGL40/JGL50/JGL63

SẢN PHẨM LIÊN QUAN

Cút Góc Khí Nén SMC Loại KJL

Ống Mềm Inox 304 Ruột Gà Đầu Tháo Lắp Nhanh

Khớp Nối Ống Mềm Inox Mặt Bích Bù Kích Thước Phủ PTFE Chịu Hóa Chất

Khớp Nối Ống Mềm Inox Mặt Bích Bù Kích Thước

Van điện từ YSV-040-10

Van đạp chân khí nén FV320, FV420

Đầu Nối Nhanh Ống Mềm inox 304

Van Điện Từ Máy Tạo Hạt Trục Vít G3/8, G1/2 Điện Áp 220V Hoặc DC24V

Kép đầu nối ren inox 304

Cuộn Dây Van Xung Điện Từ 230VAC 17VA 24VDC 17W

Đầu Kẹp Nối Nhanh Inox

Cuộn dây van điện từ Loại HM2 220V~230V 8W AC220V 380V

Van Tiết Lưu Khí Nén LSA Phi 4 6 8 10 12

Ống Tuy Ô Thủy Lực

Van Điện Từ Thường Đóng Áp Suất Cao 8Mpa

Van Điện Từ Khí Nén 4V110-06/AC220V/DC24V/DC12V

Van Khí Nén SMC VNB

Đầu Nối Ống Dầu Thủy Lực

Đầu Nối Nhanh Khí Nén

Đầu Nối Ống Dầu Thủy Lực Đầu Bi Tròn Kiểu Q

Van Điện Từ SMC VX210

Đầu Nối Khí Nén

Đầu Nối Ống Thủy Lực Góc 90 Độ

Đầu Nối Nhanh Bằng Nhựa Chống Hóa Chất PPH

Bộ Lọc Khí GAC

Bộ Lọc Khí Nén Airtac BFR

Van Điện Từ Thường Đóng Airtac 2W030-08 DC24V

Bộ Lọc Khí Nén BC

Van Điện Từ Thường Đóng 12V, 24V, 220V

Bộ Lọc Khí Nén GL

Van Điện Từ Van Xả Tự Động Hẹn Giờ

Bộ Lọc Khí Nén GFR

Bộ Lọc Khí Nén GFC

Bộ Lọc Khí Nén AR

Bộ Lọc Khí Nén Airtac SDR

Van Điện Từ SMC SY7000

Van Điện Từ SMC SY5000

Van Điện Từ SMC SY3000

Van Điện Từ SMC SY9000

Van Điện Từ Thủy Lực DBW

Ống Mềm Inox Chịu Nhiệt Kiểu Góc 90 Độ

Van Tỷ Lệ Điều Áp SMC ITV1050, ITV2050, ITV3050-312L, 012N

Xi Lanh Compact SDA Ren Ngoài

Đồng Hồ Cảm Biến Áp Suất SMC ISE30A, ZSE30AF-01-N-L, P, A, C, ML

Xi Lanh Khí Nén SDA Ren Trong

Cảm Biến Xi Lanh CS1-F, CS1-U, CS1-S, CS1-G, CS1-J

Van Điện Từ SMC SY5120, SY5220, SY5320

Cảm Biến Xi Lanh CMSG, DMSG, CMSH, CMSJ, CMSE-020-W

Van Điện Từ SMC SY7260

Cảm Biến Xi Lanh 3C- D-A93, D-Z73, D-C73, D-M9B, M9N, M9P, D-F8P, F8NL

Van Điện Từ SMC VQZ125B, VQZ115R, VQZ1151B, VQZ1150

Bộ Lọc Khí Nén GRV

Xi Lanh Xoay Khí Nén MSQB

Van Điện Từ SMC VQZ332, VQZ312, VQZ3121

Xi Lanh SMC CDU6-5S, 10S, 15S, 20S, 25S

Van Điện Từ SMC SY3120, SY3220, SY3320

Van Điện Từ SMC VFS3100, VFS3200, VFS3400, VFS3500

Van Điện Từ SMC VFS1120 , VFS1220, VFS1320, VFS1420, VFS1520

Van Điều Áp STNC TR2000-02, 3000-03, 4000-04, 5000-10

Bộ Lọc Khí AFR

Van Điện Từ SMC VZD1151, VZD1121

Đầu Nối Nhanh Kiểu PC4, PC6, PC8, PC10, PC12

Bộ Lọc Điều Áp AW2000-02 , AW3000-03 , AW4000-04

Van Điện Từ SMC VP342, VP500, VP700, VP717

Đầu Nối Khí Nén SMC Loại KJS3, KJS4, KJS6

Đầu Nối Nhanh Khí Nén Mini SMC Loại KQ2S04, KQ2S06, KQ2S08, KQ2S10

Cảm Biến Từ Xi Lanh Khí Sensor CS1-FMUJG

Đầu Nối Nhanh Khí Nén SMC Loại KQ2H03, KQ2H04, KQ2H06

Đầu Nối Nhanh Khí Nén SMC Loại KJH03, KJH04, KJH06

Đầu Giảm Thanh Khí Nén BSL, 01, 02, 03, 04, 05, 06 Điểm

Cút Nối Góc Đầu Nối Nhanh Khí Nén SMC Kiểu PL4, PL6, PL8

Van Tiết Lưu SMC SL04, SL06, SL08, SL10, SL12, SL16

Van Điều Chỉnh Lưu Lượng SMC AS1201F, AS2201F, M3/M5/01/02-03/04/06

Cút nối góc khí nén SMC KJW03, KJW23, KJW04, KJW06

Cút Nối Góc Khí Nén SMC KQ2W04, KQ2W06, KQ2W08, KQ2W10, KQ2W12

Van tiết lưu SMC khí nén ASA04, ASA06, ASA08, ASA10, ASA12

Van tiết lưu khí nén SMC Kiểu HVFF04, HVFF06, HVFF08, HVFF10, HVFF12

Bơm Thủy Lực NACHI PVS

Cút Góc Khí Nén SMC Kiểu PLF4, PLF6, PLF8, PLF10, PLF12

Bơm Thủy Lực NPARKER PV16 20 32 40 46 63 71 80 92 140 180

Đầu Nối Nhanh Khí Nén SMC Kiểu PCF4, PCF6, PCF8, PCF10, PCF12

Xi Lanh Khí Nén Fujikura FCS1610S0, FCS1610S1

Van Điện Từ Thủy Lực DSG

Van Điện Từ Thủy Lực 4WE6E

Bơm Thủy Lực VOITH

Bơm Thủy Lực REXROTH

Bơm Thủy Lực PARKER

Bộ Lọc Khí Ba AC1000,2000,3000,4000,5000 Kết Hợp AF1000,2000,3000,4000,5000 AR1000,2000,3000,4000,5000,AL1000,2000,3000,4000,5000

Bộ Lọc Khí Nén AIRTAC (Lọc Đơn Ren)

Bộ Lọc Khí Nén AIRTAC AC2000 (Lọc Hơi Nước Máy Nén Khí, Ren 13)

Bộ Lọc Khí Nén AIRTAC AFC2000

Bộ Cấp Dầu Khí Nén AIRTAC AL2000 (Bộ Bôi Trơn Ren 13mm)

Bộ Lọc Khí Nén AIRTAC GC200

Van Điều Chỉnh Áp Suất Khí Nén AirTAC SR200-08

Van Tỷ Lệ Lưu Lượng Yuci Yuken EFG, EFBG-03-60, 03-125, 03-160

Van Điện Từ Điều Hướng Yuci Yuken DSG-01

Van Chống Lún Modular Yuci Yuken MP-04 Series

Cút góc 90 độ côn lồi ren ngoài

Van Chỉnh Lưu Lượng Modular Yuci Yuken MS-04 Series

Van Điện Từ Điều Hướng Yuci Yuken DSG-03

Van Điện Từ Điều Hướng 2 Tầng Yuci Yuken DSHG

Van Tỷ Lệ Lưu Lượng Yuci Yuken EF(C)G

Đầu kẹp nối nhanh bích inox DN8, DN10, DN15, DN20, DN25, DN32, DN40

VAN TỶ LỆ ÁP SUẤT YUCI YUKEN ERBG-06/10 SERIES

Kẹp ống khớp nối nhanh cho ống DN8, DN10, DN15, DN20, DN25

Van Tay Gạt Khí Nén 4H210-06, 4H210-08, 4H310-08, 4H310-10

Van Điện Từ TKC Hàn Quốc HPW2140

Van điện từ CKD ADK11

Van điện từ CKD AB41, AB31

Ống Teflon bọc inox chịu áp và nhiệt độ cao

Van Trễ Khí Nén SMC VR2110-01

Van Giảm Áp Chính Xác Cao Bằng Khí Nén IR

Xi lanh Khí Quay Góc 90 Hoặc 180 Độ QGK63, QGK80, QGK100, QGK125

Xi Lanh Vách Ngăn Máy In CD85N12-0017-CFK

Đầu Nối Ống Thủy Lực Cong 90 Độ

Đầu Nối Ống Inox Góc Vuông 90 Độ

Van Bi 3 Chiều Áp Suất Cao

Đầu Nối Ống Inox Thẳng Một Đầu Ren

Bộ Lọc Điều Chỉnh Áp Suất SMC AW

Bộ Lọc SMC Kiểu AC

Van Điều Chỉnh Ấp Suất SMC AR1000, 2000, 3000, 4000

Xi Lanh Bản Lề Khí Nén Lật 90 Độ Kiểu HC

Bộ thoát Nước Tự Động SMC AD

Cảm Biến SMC D-M9B, D-M9N, D-M9P

Khớp Nối Mềm Inox Mặt Bích

Máy tạo chân không SMC ZK2A

Cảm Biến SMC D-Z73 D-C73 D-A73 D-A54

Cảm Biến SMC D-F8B D-F8N D-F8P

Khớp Nối Mềm Inox Lắp Ren

Khớp Nối Mềm Inox Đầu Tháo Nhanh

Cảm Biến Áp Suất SMC ISE30A-01

Ống Mềm Inox Chịu Nhiệt

Cảm Biến Áp Suất SMC ZSE30A-01

Cảm Biến Áp Suất SMC ZSE-AF

Ống Mềm Inox Chịu Nhiệt Đầu Kết Nối Rắc Co

Kép Côn Đầu Nối Ren Ngoài inox 304

Xi Lanh Khí Nén Fujikura FCS

Xi Lanh Khí Nén Fujikura FCD

Van Điều Áp Fujikura RP

Bộ Lọc Khí Nén SMC Kiểu AW

Van Xả Nước Tự Động Máy Nén Khí ADTV-80, ADTV81

Van Xả Nước Tự Động Máy Nén Khí WBK-20

Đầu Nối Nhanh Khí Nén SMC Loại KQ2R

Đầu Nối Nhanh Khí Nén SMC Loại KQ2E

Cút Nối Kiểu Siết Ren Vít PC

Cút Nối Kiểu Siết Nhanh Chân Ren Vít PL

Van Điện Từ Khí Nén SY3220-5M0Z-C6 SMC

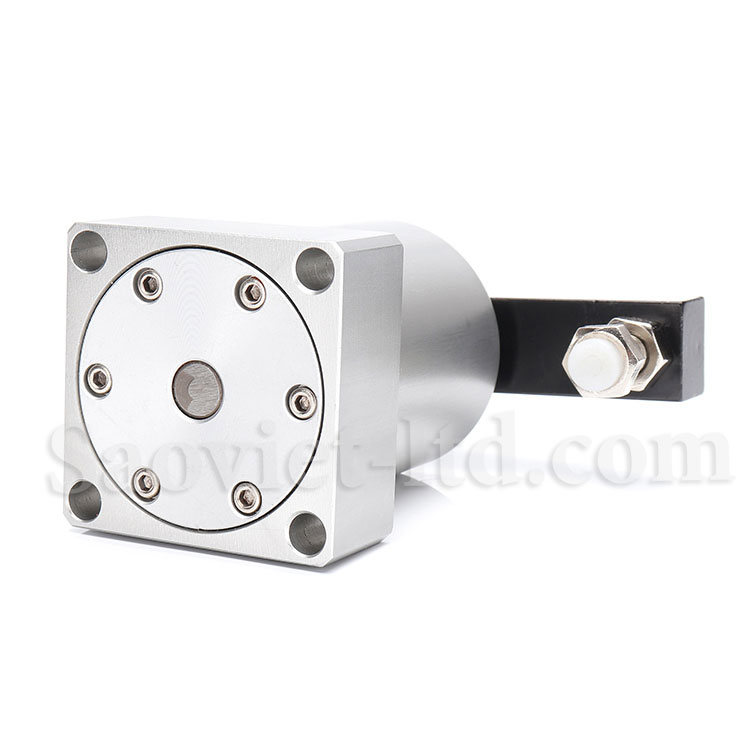

XI LANH KẸP KHÍ NÉN

Loại xy lanh tay xoay khí nén này có cơ cấu kẹp tiêu chuẩn với khối xy lanh khí nén gắn liền thân với cơ cấu kẹp kiểu đòn bẩy. Khi xy lanh đi lên thì cơ cấu tay quay sẽ quay để vào vị trí kẹp phôi. Các chi tiết gắn liên lên trên thân rất dễ để gá kẹp.
Phần thân vỏ được làm bằng hợp kim nhôm, nên phần bên trong rất mượt trơn tru, độ cứng vững tốt, chống oxi hóa. Phần cơ cấu kẹp được làm bằng thép carbon cao, rất bền bỉ và cứng vững.

ĐẶC ĐIỂM

Sản phẩm xy lanh kẹp quay khí nén được ứng dụng rộng rãi trên đồ gá JIG, cơ cấu kẹp phôi và sản phẩm. Xy kanh kẹp quay dùng khí là part lý tưởng cho sản xuất hàng loạt trên máy chuyên dụng và trung tâm gia công. Nó sẽ giúp nâng cao hiệu quả sản xuất lên rất nhiều.

Khi xi lanh kẹp quay khí hoạt động, và piston di chuyển xuống, cánh tay (mỏ) kẹp sẽ quay một góc nhất định. Thường góc quay xy lanh kẹp là 45/60/90 độ với góc quay trái, phải. Sau đó nó giảm cho đến khi phôi được kẹp chặt.

Để tránh chuyển động quá nhanh, loại có van điều chỉnh tốc độ (Manifold with flow control) được đề xuất dùng, kết nối với các cổng vào khí (A, B) trên xylanh kẹp. Không kẹp phôi trong khi kẹp đang lắc để tránh làm hỏng xi lanh và các bộ phận bên trong.

Khi cần tăng chiều dài cánh tay kẹp dài hơn tiêu chuẩn, đảm bảo không vượt quá 1,5 lần chiều dài ban đầu.

Thân xy lanh được sản xuất từ nhôm allog. Bề mặt là màng cứng được xử lý cho độ mịn tối đa trên bề mặt bên trong và tuổi thọ lâu dài.
