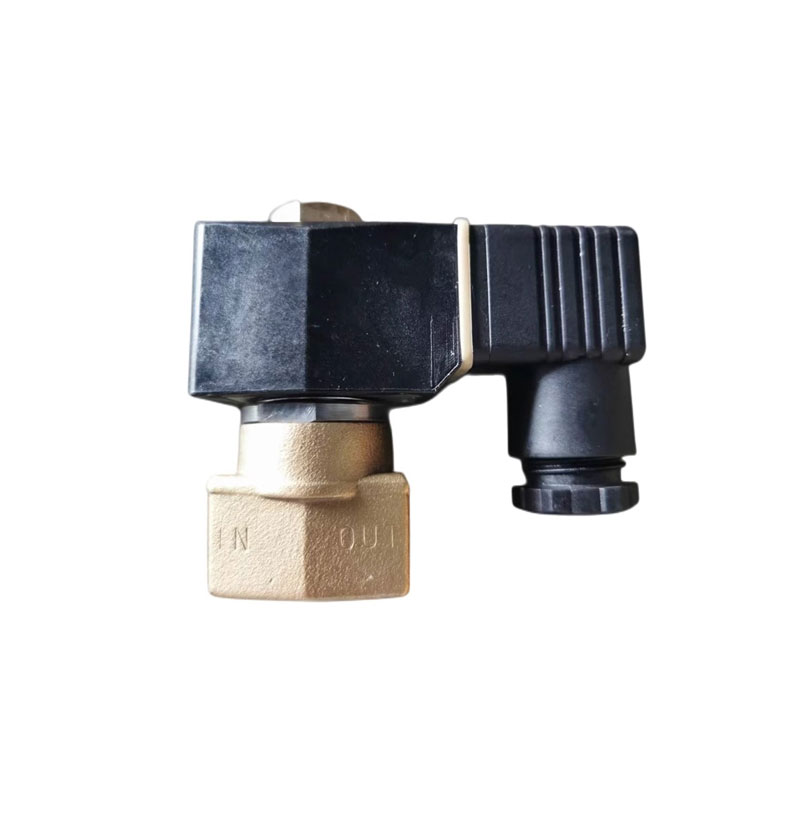

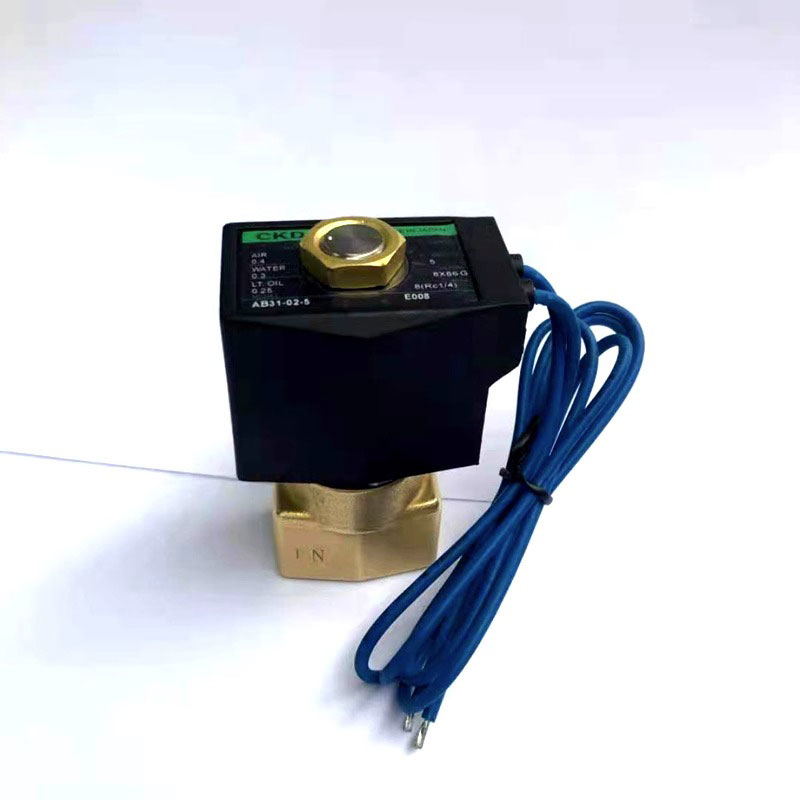

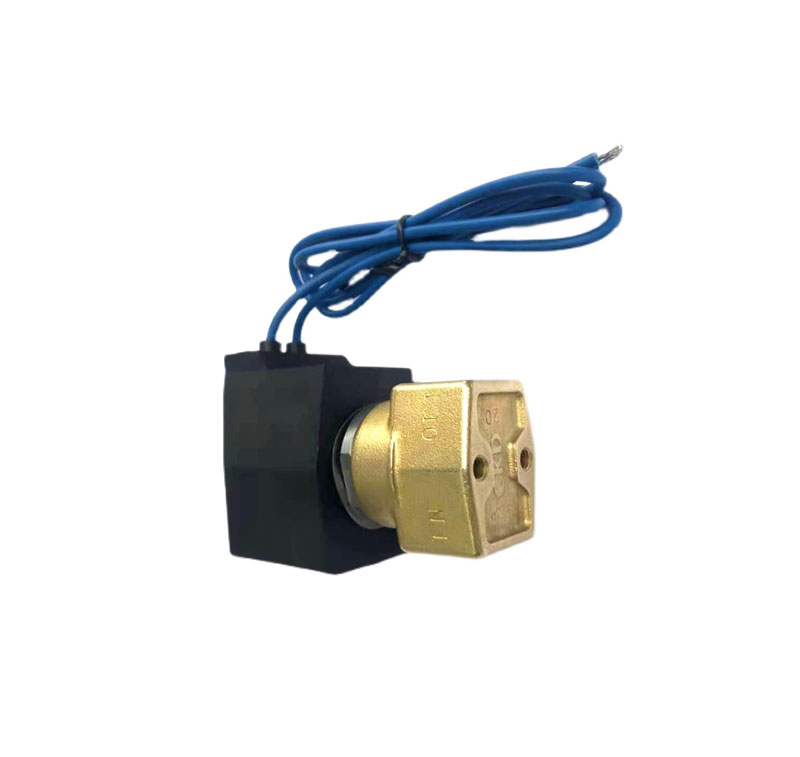

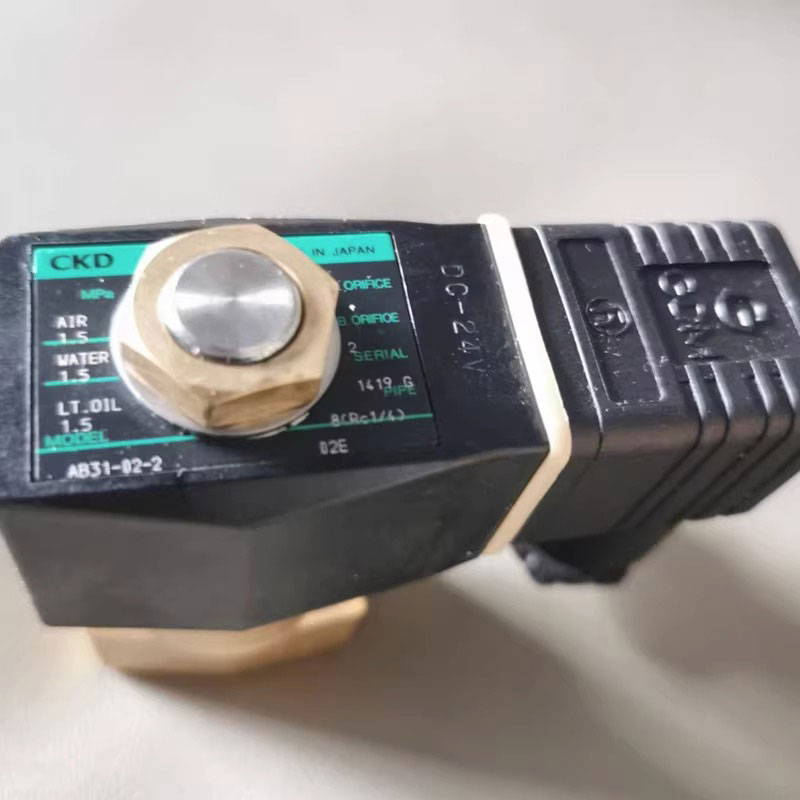

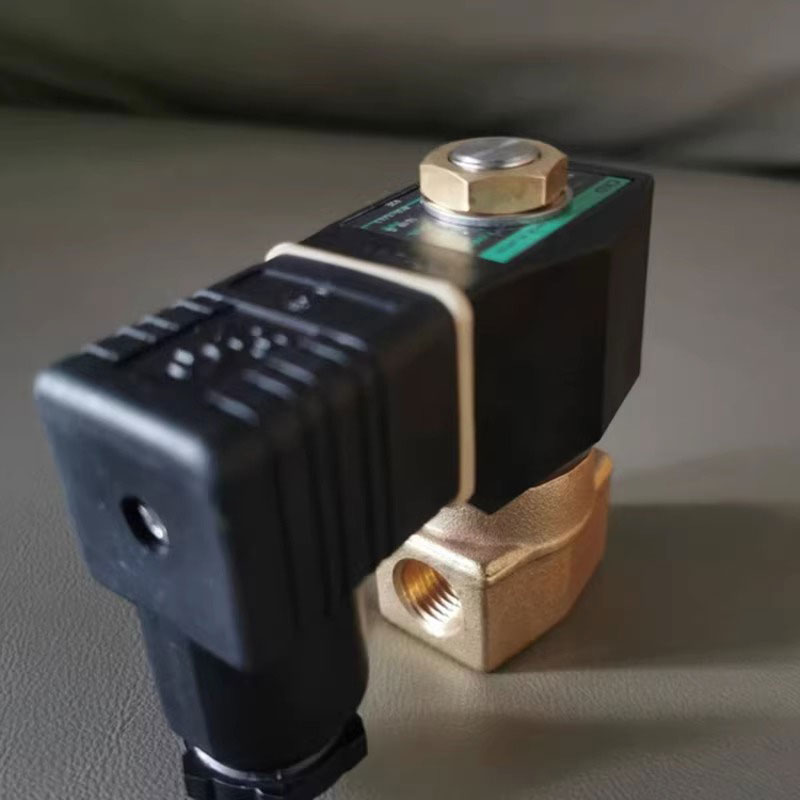

Van điện từ CKD AB41 và AB31 là dòng van điều khiển tự động bằng điện từ, thuộc nhóm van thường đóng (NC) – khi không cấp điện thì van đóng, ngăn dòng chảy; khi cấp điện thì mở cho phép lưu chất đi qua. Đây là dòng van chuyên dùng trong hệ thống điều khiển khí, hơi, chất lỏng hoặc dầu nhẹ.
CKD Corporation – Thương hiệu Nhật Bản uy tín, chuyên sản xuất thiết bị khí nén, van điện từ, cơ cấu tự động hóa.
2. Phân biệt AB31 và AB41:
Thuộc tính
CKD AB31
CKD AB41
Loại điều khiển
Van điện từ thường đóng
Van điện từ thường đóng
Kết cấu van
Kiểu pilot (gián tiếp)
Kiểu pilot (gián tiếp)
Lưu chất sử dụng
Khí nén, nước, dầu nhẹ
Hơi nóng, nước, khí nén, dầu nhẹ
Áp suất làm việc
0.1 – 1.0 MPa
0.1 – 1.0 MPa
Nhiệt độ môi trường
-10 ~ 60°C
-10 ~ 180°C (tùy model)
Dải điện áp
DC24V, AC110V, AC220V
DC24V, AC110V, AC220V
Ứng dụng phổ biến
Hệ thống khí nén, máy công nghiệp
Hệ thống hơi nóng, cấp nước nồi hơi
3. Cấu tạo và vật liệu:
Thân van: Thép không gỉ hoặc đồng (tùy model), phủ lớp bảo vệ chống ăn mòn.
Màng van & gioăng: Làm từ vật liệu chịu nhiệt như PTFE, Viton, EPDM.
Cuộn coil: Chống bụi và nước (IP65), có thể tháo rời để bảo trì hoặc thay thế.
Lò xo và trục: Thép không gỉ, đảm bảo độ bền cao và không kẹt trong môi trường ẩm.
4. Thông số kỹ thuật điển hình:
Thông số
Giá trị cụ thể
Dòng van
CKD AB31, AB41
Kết nối
Ren trong BSP/NPT: G1/4", G3/8", G1/2"...
Kiểu hoạt động
Gián tiếp – pilot (solenoid điều khiển màng)
Điện áp
DC24V / AC110V / AC220V
Áp suất làm việc
0.1 – 1.0 MPa (1 – 10 bar)
Nhiệt độ chất lỏng
AB31: đến 60°C / AB41: đến 180°C
Lưu chất sử dụng
Khí nén, nước, hơi nóng, dầu nhẹ
Cấp độ bảo vệ
IP65
Thời gian đáp ứng
0.05 – 0.15 giây
5. Ứng dụng thực tế:
AB31:
Hệ thống cấp nước, khí nén, dầu trong nhà máy.
Máy chiết rót, máy nén khí, hệ thống tự động hóa.
AB41:
Ứng dụng nhiệt độ cao, đặc biệt cho hơi nóng, hơi nước.
Dùng trong nồi hơi, hệ thống hấp tiệt trùng, máy pha cà phê công nghiệp, máy đun dầu truyền nhiệt...
6. Ưu điểm nổi bật:
Thương hiệu Nhật Bản uy tín, độ bền và độ ổn định cao.
Chịu được áp suất và nhiệt độ cao, đặc biệt là dòng AB41.
Hoạt động êm ái, không rung lắc, độ kín cao.
Tích hợp pilot giúp tiết kiệm điện năng và tăng tuổi thọ cuộn coil.
Lắp đặt linh hoạt, bảo trì dễ dàng.
7. Lưu ý khi lắp đặt và sử dụng:
Lắp đúng chiều dòng chảy theo mũi tên trên thân van.
Dùng đúng điện áp ghi trên coil để tránh cháy nổ.
Không để lưu chất có tạp chất rắn đi qua gây tắc hoặc kẹt màng.
Lắp lọc khí/lọc nước đầu vào để đảm bảo tuổi thọ van.
Không lắp ngược chiều van hoặc treo ngược (trừ khi được hướng dẫn đặc biệt).
