THÔNG TIN SẢN PHẨM
1. Thương hiệu : THK HR
2. Model: HR, HR-M, HR-T
HR : HR918, HR1123, HR1530, HR2042, HR2555,
HR-M : HR918M, HR1123M, HR1530M, HR2042M, HR2555M
HR-T : HR2042T, HR2555T, HR2042TM, HR2555TM,
3. Xuất xứ: Nhật Bản ( JAPAN )
Nâm châm thanh phi 19 x dài 200, 250, 300, 400, 500, 600, 700, 800, 1000
Lực từ: lực hút 8000Gauss, 10000Gauss, 12000Gauss, 13000Gauss
Đường kính thanh: Phi 19mm - Vỏ bọc inox 304
Vật liệu; Nam châm Neodymium - “NdFeB”
Nhiệt độ sử dụng: 80 độ C ( Chúng tôi có thể cấp loại đến 300 độ C)
Xuất Xứ: China
Bảo Hành: 12 Tháng
Nâm châm thanh phi 25 x dài 200, 250, 300, 400, 500, 600, 700, 800, 1000
Lực từ: lực hút 8000Gauss, 10000Gauss, 12000Gauss, 13000Gauss
Đường kính thanh: Phi 25mm - Vỏ bọc inox 304
Vật liệu; Nam châm Neodymium - “NdFeB”
Xuất Xứ: China
Bảo Hành: 12 Tháng
Con Trượt THK LM3 4 5 6 8 10 12 13 16 20 25 30 35UU
Thương hiệu: THK
Vật liệu ghế ổ lăn: thép chịu lực-Dùng trong các dụng cụ máy móc, Các dây truyền sản xuất tinh thể lỏng, Làm con trượt cho các máy móc cnc....
Nâm châm thanh phi 32 x dài 200, 250, 300, 400, 500, 600mm
Lực từ: lực hút 8000Gauss, 10000Gauss, 12000Gauss, 13000Gauss
Đường kính thanh: Phi 32mm - Vỏ bọc inox 304
Vật liệu; Nam châm Neodymium - “NdFeB”
Nhiệt độ sử dụng: 80 Độ C (Lưu ý: Chúng tôi có thể cấp loại đến 300 độ C)
Xuất Xứ: China
Bảo Hành: 12 Tháng
Model: VCN226
Vật Liệu: Inox 304
Xuất Xứ: China
Bảo Hành: 6 Tháng
Lò xo là một trong những bộ phận đàn hồi được sử dụng rộng rãi trong khuôn mẫu, lò xo được sử dụng chủ yếu cho các mục đích dỡ hàng, ép vật liệu, đẩy và nén. Dựa trên khả năng tải khác nhau, lò xo được phân loại bằng năm màu khác nhau để giúp phân biệt và chọn chúng dễ dàng hơn.
Nhãn hiệu: cùng một loại gỗ
Xuất xứ: Trung Quốc đại lục
Mô hình: SWF SWL SWM SWH SWB
Phân loại màu: Vàng Xanh Đỏ Xanh lục Tím ..
Bộ dẫn hướng khuôn đột dập kiểu TUB có kèm ống lót đồng TUB20, TUB22, TUB25, TUB28, TUB32, TUB38
Chất liệu thép chịu lực:
Độ cứng: 55-58 HRC
Độ chính xác: 0,02mm
Đường kính trục: 20-50mm
Chiều dài hành trình: 100-300mm
Tham khảo thêm bảng thông số kích thước phía dưới
Chốt pistong SXYKN: Loại chốt khóa xoay
Kích Thước: Từ M5, M6, M8, M10, M12, M14, M16 Đuôi L đầu chốt sẽ dài hơn đuôi thường
Sản xuất: China
Vật liệu: Inox 440 Hoặc Thép Thường
Bảo hành: 6 tháng
Tiêu chuẩn: Misumi
Đường kính đế nam châm: 16, 20, 25, 32, 36, 42, 48, 60, 75
Lực hút: 8000Gauss, 10000Gauss, 12000Gauss
Sức nâng: Xem bảng thông số
Vật liệu; Nam châm Neodymium - “NdFeB”
Xuất Xứ: China
Bảo Hành: 12 Tháng
Nam châm móc treo: D20mm, D25mm, D32mm, D36mm, D42mm
Vật liệu; Nam châm Neodymium - “NdFeB”
Xuất Xứ: China
Bảo Hành: 12 Tháng
Đường kính khung: 150mm, 200mm, 250mm, 300mm, 400mm, 500mm
Lực hít: 8000Gauss, 10000Gauss, 12000Gauss
Đường kính thanh: Phi 28mm - Vỏ bọc inox 304
Vật liệu; Nam châm Neodymium - “NdFeB”
Xuất Xứ: China
Bảo Hành: 12 Tháng
Đường kính đế nam châm: 10, 12, 16, 20, 25, 32, 36, 42, 48, 60, 75
Lực hút: 8000Gauss, 10000Gauss, 12000Gauss
Sức nâng: Xem bảng thông số
Vật liệu; Nam châm Neodymium - “NdFeB”
Xuất Xứ: China
Bảo Hành: 12 Tháng
Model: RCDD
Thương hiệu: RCD
Xuất Xứ: China
Bảo Hành: 12 Tháng
Đường kính khung: 150mm, 200mm, 250mm, 300mm, 400mm, 500mm
Lực hít: 8000Gauss, 10000Gauss, 12000Gauss
Đường kính thanh: Phi 28mm - Vỏ bọc inox 304
Vật liệu; Nam châm Neodymium - “NdFeB”
Xuất Xứ: China
Bảo Hành: 12 Tháng
1 độ chính xác cao
2 công ty kẹp
3 dễ dàng để thay thế chèn
4 tất cả các cắt chất lượng các công cụ đáp ứng các ISO tiêu chuẩn quốc tế.
5 độ bền cao và độ cứng cao, hard-mặc
6 giá cả cạnh tranh
7 giao hàng nhanh chóng
Tay Quay Vô Lăng bakelite là một trong những tay quay cơ khí chất lượng hàng đầu, được sử dụng phổ biến trong các nghành công nghiệp,đặc biệt là nghành cơ khí , chế tạo máy, thực phẩm, y tế...
Lỗ bắt chi tiết có thể tùy chỉnh theo kiểu bắt ren, hoặc lỗ bắt có then
Xuất sứ: China
Mã sản phẩm HR - Con trượt vuông THK
Model: HR, HR-M, HR-T
HR : HR918, HR1123, HR1530, HR2042, HR2555,
HR-M : HR918M, HR1123M, HR1530M, HR2042M, HR2555M
HR-T : HR2042T, HR2555T, HR2042TM, HR2555TM,
Cấu Trúc Và Tính năng chính của dòng HR - Con trượt vuông THK
[Dễ dàng cài đặt]
Model HR dễ điều chỉnh khe hở hơn và đạt được độ chính xác hơn so với thanh dẫn hướng con lăn chéo
[Khả năng tự điều chỉnh]
Ngay cả khi độ song song hoặc mức giữa hai đường ray không được thiết lập tốt, thì khả năng tự điều chỉnh khả năng thông qua cấu hình từ trước ra trước của các rãnh cung tròn độc đáo của THK (bộ DF) cho phép một lỗi lắp được hấp thụ và chuyển động thẳng mượt mà đạt được ngay cả khi tải trước.
[Tải trọng ngang bằng 4 chiều]
Khi lắp song song hai thanh ray thì mỗi hàng bi đặt một góc tiếp xúc là 45 nên rằng các tải danh định đặt vào khối LM là đồng đều theo bốn hướng (hướng tâm, hướng tâm ngược và hướng bên), cho phép Dẫn hướng LM được sử dụng theo nhiều hướng khác nhau và trong các ứng dụng.
[Kích thước mặt cắt gần đúng với hướng dẫn con lăn chéo]
Vì mô hình HR sử dụng endcaps để tuần hoàn, nên không thể xảy ra hiện tượng rão lồng / bộ giữ như với chéo dẫn hướng con lăn. Ngoài ra, hình dạng mặt cắt của mô hình HR gần đúng với hình dạng của con lăn chữ thập các thanh dẫn, do đó, các thành phần của nó có thể hoán đổi kích thước cho nhau với thanh dẫn hướng con lăn chữ thập
Mã sản phẩm con trượt vuông THK (THK HR ) được nghiên cứu và phát triển để chống chọi với môi trường công nghiệp nặng nên có nhiều tính năng chống hao mòn, chống gỉ.
con trượt vuông THK (THK HR ) có đặc tính kĩ thuật vượt trội sau:
• Đa dạng kích cỡ, kích thước;
• Chống rỉ sét;
• Độ chịu tải cao và chịu lực tốt;
• Đặc biệt, đối với môi trường công nghiệp nặng có khả năng chống ăn mòn.
Ứng dụng của con trượt vuông (THK HR) vào các ngành công nghiệp
Trong môi trường công nghiệp, máy móc hoạt động liên tục trong ngày đòi hỏi con trượt vuông THK có những tính năng vượt trội để ứng dụng trong ngành công nghiệp:
• Máy móc bán dẫn;
• Máy móc lắp ráp PCB;
• Thiết bị y tế;
• Máy móc cánh tay robot;
• Máy móc đo độ chính xác;
• Máy móc tự động nhỏ gọn;
• Máy móc có cơ chế tịnh tiến trượt thu nhỏ.

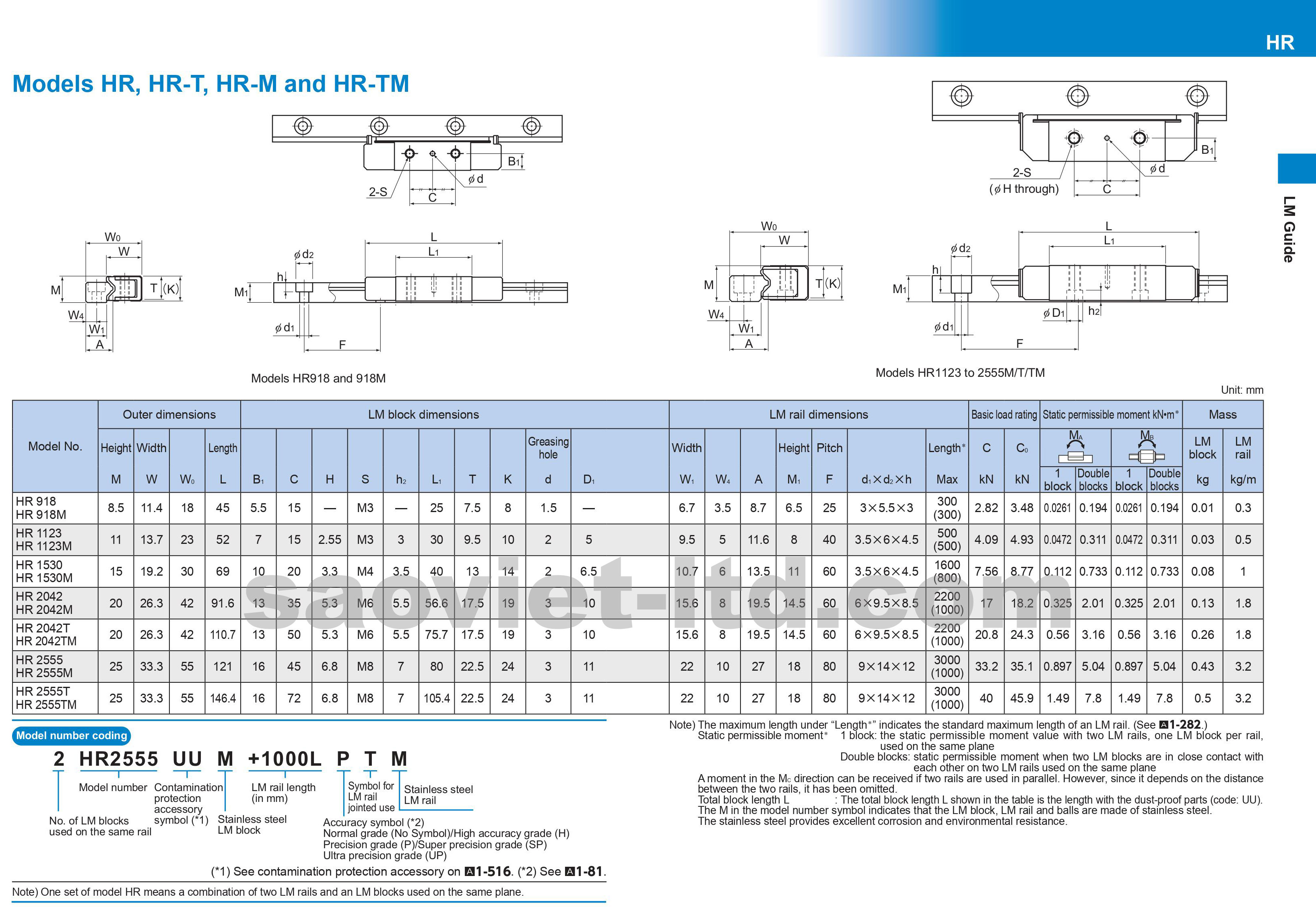

Thông số kỹ thuật con trượt vuông THK (THK HR)
Địa chỉ mua con trượt vuông THK (THK HR) chính hãng, đảm bảo chất lượng, giá rẻ
Là địa chỉ uy tín, sản phẩm chính hãng có nhiều năm kinh nghiệm trong cung cấp các loại chi tiết máy
Khi mua các sản phẩm tại SAO VIỆT, con trượt vuông THK (THK HR) chính hãng, đảm bảo chất lượng và giá cả phải chăng.
