Dẫn Hướng Con Lăn Chữ Thập WRGW
Dẫn Hướng Con Lăn Chữ Thập WRGW
Dẫn Hướng Con Lăn Chữ Thập WRGW
Tình trạng :  Còn hàng
Mã hàng: 3177
Giá bán: Liên hệ

Thương Hiệu: Won

Vật Liệu: Thép Không Gỉ

Xuất Xứ: Korean

Bảo Hành: 6 Tháng



Thành tiền:
Liên hệ
SẢN PHẨM TƯƠNG TỰ
Dẫn Hướng Con Lăn Chéo Loại VR (VR3)
Dẫn Hướng Con Lăn Chéo Loại VR (VR3)
Dẫn Hướng Con Lăn Chéo Loại VR (VR4)
Dẫn Hướng Con Lăn Chéo Loại VR (VR4)
Thanh Dẫn Con Lăn Chữ Thập WRG-AC
Thanh Dẫn Con Lăn Chữ Thập WRG-AC
Dẫn Hướng Con Lăn Chữ Thập WRG
Dẫn Hướng Con Lăn Chữ Thập WRG
Dẫn Hướng Con Lăn Chữ Thập WRGO
Dẫn Hướng Con Lăn Chữ Thập WRGO
Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập CRU
Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập CRU
Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập - Lỗ Khoan
Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập - Lỗ Khoan
Bàn Trượt Dẫn Hướng Con Lăn Chéo VRU
Bàn Trượt Dẫn Hướng Con Lăn Chéo VRU
Bàn Trượt Dẫn Hướng Con Lăn Chéo Loại Nhỏ VRT
Bàn Trượt Dẫn Hướng Con Lăn Chéo Loại Nhỏ VRT
Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập Chéo SCVRU
Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập Chéo SCVRU
Vòng Bi Con Lăn Chữ Thập Chéo RB
Vòng Bi Con Lăn Chữ Thập Chéo RB
Vòng Bi Dẫn Hướng Con Lăn Chéo RE
Vòng Bi Dẫn Hướng Con Lăn Chéo RE
Con Lắn Chéo - Thanh Trượt Dẫn Hướng CRV1020, CRV1030, CRV1040
Con Lắn Chéo - Thanh Trượt Dẫn Hướng CRV1020, CRV1030, CRV1040
Dẫn Hướng Con Lăn Chéo CRV2030, CRV2045, CRV2060
Dẫn Hướng Con Lăn Chéo CRV2030, CRV2045, CRV2060

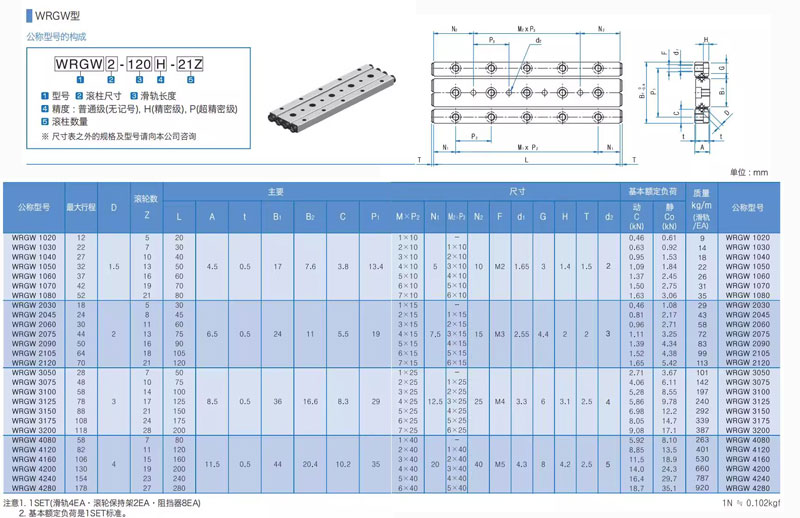

Bảng Thông Số Kỹ Thuật Dẫn Hướng Con Lăn Chữ Thập WRGW

Mô tả chi tiết Dẫn Hướng Con Lăn Chữ Thập WRGW:

1. Khái quát:
Dẫn Hướng Con Lăn Chữ Thập WRGW là dòng dẫn hướng tuyến tính chính xác cao, sử dụng cấu trúc con lăn xếp vuông góc (chữ thập) giữa các rãnh V được gia công tinh xảo. Thiết kế này mang lại độ cứng vững, độ chính xác và khả năng chịu tải vượt trội so với các dạng dẫn hướng bi thông thường. WRGW được phát triển như phiên bản cao cấp hơn của dòng WRG, với cấu hình nhỏ gọn và linh hoạt hơn, phù hợp cho không gian lắp đặt hạn chế.

2. Cấu tạo và nguyên lý hoạt động:
Dẫn hướng WRGW gồm ba thanh ray chính xác, hai lồng con lăn và bộ giới hạn hành trình. Các con lăn hình trụ được bố trí đan chéo nhau theo hai hướng vuông góc, tạo thành cấu trúc “chữ thập”. Khi chuyển động, các con lăn quay và lăn theo đường tiếp xúc, giảm ma sát và đảm bảo chuyển động tuyến tính êm ái, ổn định.
Thiết kế ba thanh ray giúp dẫn hướng gọn nhẹ hơn, đồng thời vẫn duy trì độ ổn định cao và khả năng chịu tải đa hướng. Ngoài ra, WRGW có thể điều chỉnh tải trước (preload) để đạt độ chính xác cực cao và loại bỏ độ rơ trong quá trình vận hành.

3. Chất liệu:
Thân dẫn hướng WRGW được làm từ thép hợp kim chịu lực cao, được xử lý nhiệt và mài chính xác để tăng độ cứng và độ bền. Con lăn được chế tạo từ thép bi đặc, bề mặt mạ cứng chống mài mòn. Một số phiên bản đặc biệt sử dụng thép không gỉ để tăng khả năng chống ăn mòn trong môi trường khắc nghiệt.

4. Ưu điểm:

  • Độ cứng và độ chính xác cực cao.

  • Chuyển động tuyến tính mượt, ma sát thấp, không rung.

  • Khả năng chịu tải đa hướng và mô-men xoắn lớn.

  • Cấu trúc nhỏ gọn, dễ lắp đặt trong không gian hẹp.

  • Tuổi thọ hoạt động dài, bảo dưỡng đơn giản.

  • Có thể tùy chỉnh tải trước để đạt độ ổn định tối ưu.

5. Ứng dụng:
Dẫn Hướng Con Lăn Chữ Thập WRGW được ứng dụng rộng rãi trong các thiết bị yêu cầu độ chính xác cao và độ cứng vững lớn như:

  • Máy đo tọa độ và thiết bị quang học.

  • Hệ thống robot và cơ cấu trượt công nghiệp.

  • Bàn trượt định vị trong máy CNC và máy cắt laser.

  • Thiết bị gắp linh kiện, máy in công nghiệp, hệ thống tự động hóa.

  • Các bàn trượt mini và thiết bị định vị chính xác trong lĩnh vực cơ điện tử.

6. Lưu ý sử dụng:

  • Cần gia công bề mặt lắp đặt phẳng và song song để đảm bảo hiệu suất dẫn hướng.

  • Điều chỉnh tải trước đúng mức để tránh mòn sớm hoặc kẹt dẫn hướng.

  • Định kỳ bôi trơn để duy trì độ mượt và tuổi thọ.

  • Tránh để bụi, phoi kim loại hoặc tạp chất bám vào rãnh trượt.

  • Lắp đặt đúng hướng và kiểm tra hành trình trước khi vận hành.
