Đai Ốc Vít Me Bi Lăn Nhỏ BSSC/BSSCK
Đai Ốc Vít Me Bi Lăn Nhỏ BSSC/BSSCK
Đai Ốc Vít Me Bi Lăn Nhỏ BSSC/BSSCK
Tình trạng :  Còn hàng
Mã hàng: 3147
Giá bán: Liên hệ

Model: BSSC BSSCK 0802 1004 1204 1505 1510 2005 2010 2505

Xuất Xứ: China

Bảo Hành: 6 Tháng





Thành tiền:
Liên hệ
SẢN PHẨM TƯƠNG TỰ
Trục Vít Bi C-TBSB/SE 2005 2010 2020
Trục Vít Bi C-TBSB/SE 2005 2010 2020
Trục Vít Bi C-TBSB/SE 3205 3210 3232
Trục Vít Bi C-TBSB/SE 3205 3210 3232
Đai Ốc Trục Vít BSBR/BSBRK
Đai Ốc Trục Vít BSBR/BSBRK
Đai Ốc Trục Vít BSSR BSSRK BSSE
Đai Ốc Trục Vít BSSR BSSRK BSSE
Trục Vít Có Bu Lông Đầu Bịt BNK
Trục Vít Có Bu Lông Đầu Bịt BNK
Trục Vít Bi Tiêu Chuẩn Loại PSS
Trục Vít Bi Tiêu Chuẩn Loại PSS
Trục Vít Bu Lông Bi Cán C-BSSCA/CAK; C-BSSTA/TAK
Trục Vít Bu Lông Bi Cán C-BSSCA/CAK; C-BSSTA/TAK
Trục Vít Bu Lông Bóng Cán MY
Trục Vít Bu Lông Bóng Cán MY
Trục Vít Bi Lăn BTK-V
Trục Vít Bi Lăn BTK-V
Trục Vít Bu Lông Bóng Cán MV
Trục Vít Bu Lông Bóng Cán MV
Trục Vít Bi Chính Xác BIF
Trục Vít Bi Chính Xác BIF

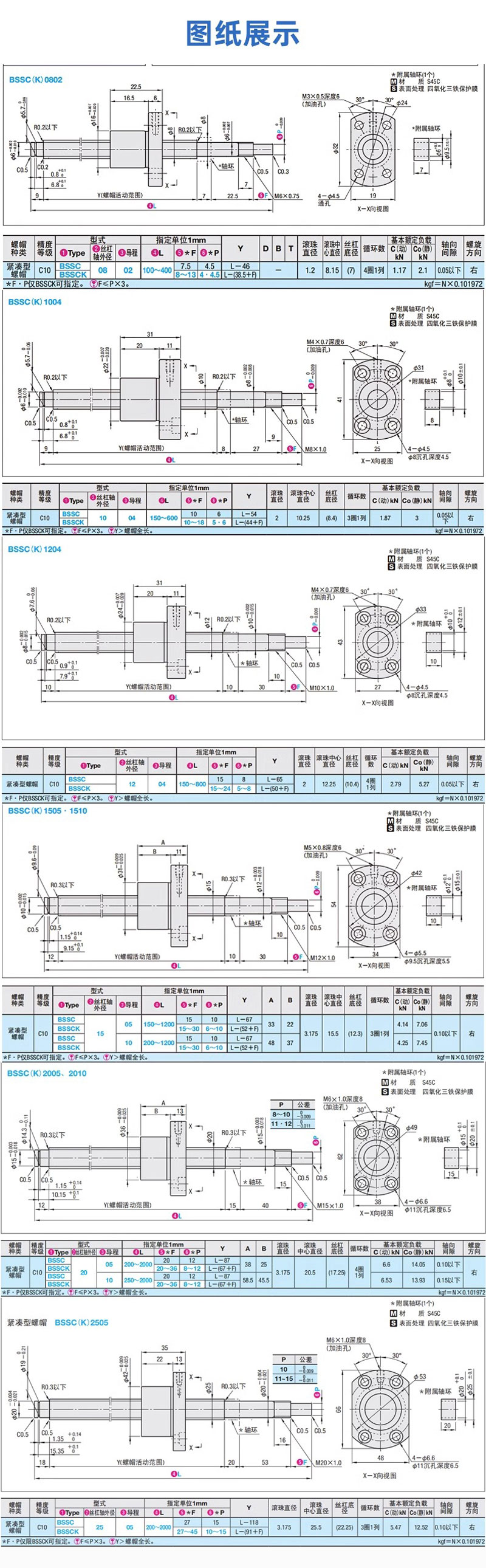

Bảng Thông Số Kỹ Thuật Đai Ốc Vít Me Bi Lăn Nhỏ BSSC BSSCK 0802 1004 1204 1505 1510 2005 2010 2505

Đai Ốc Vít Me Bi Lăn Nhỏ BSSC/BSSCK là một thành phần quan trọng trong hệ thống truyền động tuyến tính, thuộc dòng sản phẩm Vít Me Bi (Ball Screw), thường được biết đến là sản phẩm của thương hiệu THK (Nhật Bản) hoặc các nhà sản xuất linh kiện chính xác khác.

Đây là giải pháp được thiết kế để cung cấp chuyển động tịnh tiến (thẳng) chính xác cao, nhỏ gọn, và hiệu suất vượt trội.

Dưới đây là mô tả chi tiết về đặc điểm và tính năng của dòng sản phẩm này:



1. Đặc Điểm Chung



  • Phân loại: Là loại Đai ốc Vít Me Bi Lăn Nhỏ (Small-Sized Ball Screw Nut).

  • Chức năng: Chuyển đổi chuyển động quay của trục vít thành chuyển động tịnh tiến (thẳng) của đai ốc với ma sát cực thấp.

  • Thiết kế: Được thiết kế đặc biệt để tiết kiệm không gian và dễ dàng tích hợp vào các thiết bị yêu cầu độ chính xác và kích thước nhỏ.

  • Thương hiệu phổ biến: THK (dòng BSSC/BSSCK là một trong những dòng vít me bi có sẵn đai ốc).



2. Cấu Trúc và Cơ Chế Hoạt Động



Sự khác biệt chính giữa các dòng đai ốc vít me bi là hình dạng mặt bích và cơ chế tuần hoàn bi:

  • Cơ chế lăn: Sử dụng các viên bi thép (Ball Bearings) lăn giữa rãnh ren của trục vít và rãnh bên trong của đai ốc. Cơ chế này thay thế ma sát trượt bằng ma sát lăn, giảm đáng kể lực ma sát.

  • Hiệu suất: Đạt hiệu suất cơ học rất cao (thường trên $90\%$), giúp tiết kiệm năng lượng so với các loại trục vít ren thang truyền thống.

  • Tuần hoàn bi: Bi được hồi về đầu đai ốc thông qua các ống tuần hoàn bên trong, tạo thành một chu trình liên tục khi đai ốc di chuyển.

  • Sự khác biệt BSSC/BSSCK:

    • BSSC: Thường là loại đai ốc tiêu chuẩn.

    • BSSCK: Thường là loại có thiết kế mặt bích tròn (hoặc một dạng mặt bích khác biệt) để phù hợp với các cơ cấu gá lắp đặc thù hoặc để tối ưu hóa việc lắp đặt.



3. Thông Số Kỹ Thuật Chính (Tiêu biểu)



Các model dòng BSSC/BSSCK thường được xác định bằng Đường kính trục (D) và Bước ren (Lead - P):

Model tiêu biểu Đường kính trục (mm) Bước ren (mm) Cấp chính xác (ví dụ)
BSSC/BSSCK 0802 8 2 C5, C7, C10
BSSC/BSSCK 1004 10 4 C5, C7, C10
BSSC/BSSCK 1204 12 4 C5, C7, C10
BSSC/BSSCK 1505 15 5 C5, C7, C10

  • Độ chính xác: Đạt cấp chính xác cao, thường là C5, C7 (chuẩn công nghiệp) cho các ứng dụng yêu cầu định vị chính xác.

  • Khe hở (Preload): Đai ốc thường được thiết kế với khe hở trục bằng không (Zero Backlash) hoặc có độ căng tải trước (Preload) nhất định để đảm bảo độ cứng vững và độ chính xác cao nhất.



4. Ưu Điểm Nổi Bật



  • Chính xác cao: Đảm bảo độ lặp lại và định vị tuyệt đối, phù hợp cho các thiết bị cần sự tinh vi.

  • Ma sát thấp: Giảm thiểu sinh nhiệt, tiêu thụ năng lượng thấp và kéo dài tuổi thọ sản phẩm.

  • Tải trọng cao: Mặc dù nhỏ, nhờ cơ chế lăn bi, đai ốc vẫn có khả năng chịu tải trọng và lực đẩy (thrust force) đáng kể.

  • Tuổi thọ cao: Độ bền cơ học cao, ít cần bảo trì nhờ vật liệu chất lượng và cơ chế bôi trơn hiệu quả.

  • Kích thước nhỏ: Dễ dàng lắp đặt trong không gian hẹp của các máy móc hiện đại như máy CNC mini, thiết bị bán dẫn và y tế.



5. Ứng Dụng



Đai ốc Vít Me Bi BSSC/BSSCK được sử dụng rộng rãi trong:

  • Máy móc chính xác: Máy CNC, máy khắc laser, máy in 3D cao cấp.

  • Thiết bị đo lường: Các bàn trượt, thiết bị kiểm tra tự động.

  • Công nghiệp bán dẫn: Các cơ cấu định vị trong dây chuyền sản xuất linh kiện điện tử.

  • Thiết bị y tế: Máy phân tích, thiết bị chẩn đoán tự động.
