Đai Ốc Trục Vít BSBR/BSBRK
Đai Ốc Trục Vít BSBR/BSBRK
Đai Ốc Trục Vít BSBR/BSBRK
Tình trạng :  Còn hàng
Mã hàng: 3144
Giá bán: Liên hệ

Thương Hiệu: Nanfeng

Model: BSBR / BSBRK 1505 1510 2005 2010 2505 2510

Xuất Xứ: China

Bảo Hành: 6 Tháng





Thành tiền:
Liên hệ
SẢN PHẨM TƯƠNG TỰ
Trục Vít Bi C-TBSB/SE 2005 2010 2020
Trục Vít Bi C-TBSB/SE 2005 2010 2020
Trục Vít Bi C-TBSB/SE 3205 3210 3232
Trục Vít Bi C-TBSB/SE 3205 3210 3232
Đai Ốc Trục Vít BSSR BSSRK BSSE
Đai Ốc Trục Vít BSSR BSSRK BSSE
Đai Ốc Vít Me Bi Lăn Nhỏ BSSC/BSSCK
Đai Ốc Vít Me Bi Lăn Nhỏ BSSC/BSSCK
Trục Vít Có Bu Lông Đầu Bịt BNK
Trục Vít Có Bu Lông Đầu Bịt BNK
Trục Vít Bi Tiêu Chuẩn Loại PSS
Trục Vít Bi Tiêu Chuẩn Loại PSS
Trục Vít Bu Lông Bi Cán C-BSSCA/CAK; C-BSSTA/TAK
Trục Vít Bu Lông Bi Cán C-BSSCA/CAK; C-BSSTA/TAK
Trục Vít Bu Lông Bóng Cán MY
Trục Vít Bu Lông Bóng Cán MY
Trục Vít Bi Lăn BTK-V
Trục Vít Bi Lăn BTK-V
Trục Vít Bu Lông Bóng Cán MV
Trục Vít Bu Lông Bóng Cán MV
Trục Vít Bi Chính Xác BIF
Trục Vít Bi Chính Xác BIF

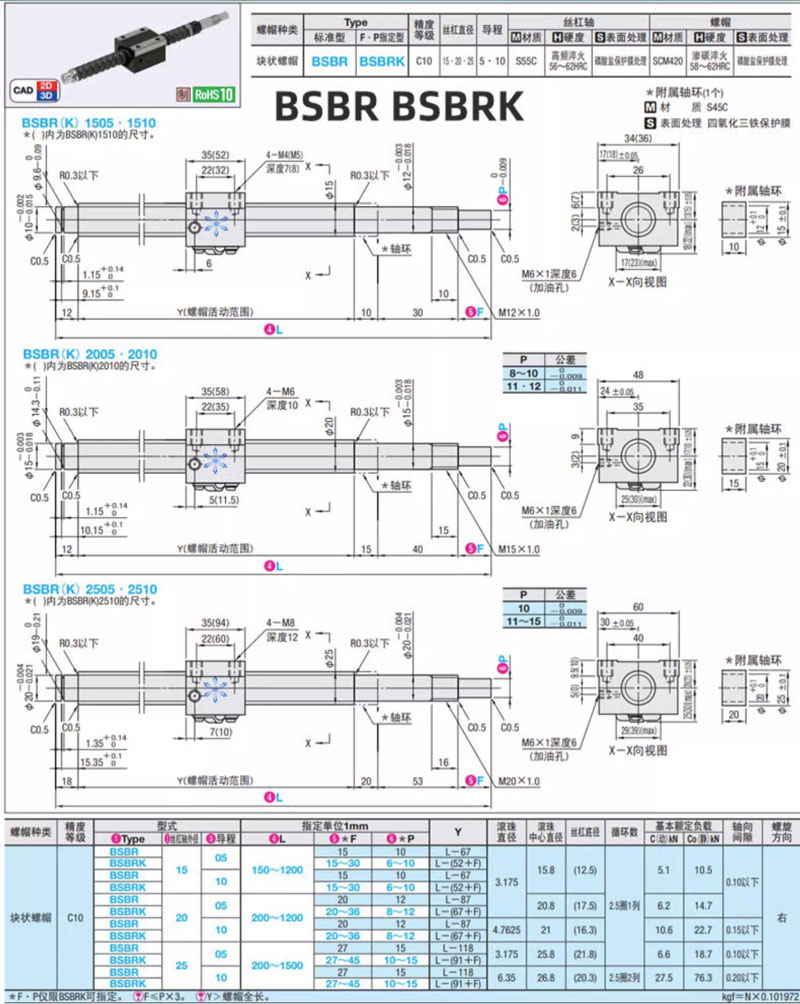

Bảng Thông Số Kỹ Thuật Đai Ốc Trục Vít BSBR / BSBRK 1505 1510 2005 2010 2505 2510

Đai Ốc Trục Vít Bi BSBR/BSBRK là các dòng sản phẩm Đai ốc Vít Me Bi (Ball Screw Nut), thường thuộc loại Ball Screw Cán (Rolled Ball Screw), được sử dụng trong các hệ thống truyền động tuyến tính yêu cầu hiệu suất cao và giá thành hợp lý. Các dòng này nổi tiếng được cung cấp bởi các thương hiệu lớn như THK (Nhật Bản).

Sự khác biệt giữa BSBR và BSBRK chủ yếu nằm ở thiết kế mặt bích (flange), cho phép chúng phù hợp với các yêu cầu gá lắp khác nhau.

Dưới đây là mô tả chi tiết về đặc điểm và tính năng của dòng sản phẩm này:



1. Đặc Điểm Chung và Phân Loại



  • Phân loại: Là Đai ốc Vít Me Bi cho Trục Vít Bi Cán (Rolled Ball Screw), có độ chính xác cao nhưng thường có giá thành cạnh tranh hơn so với vít me bi mài (Ground Ball Screw).

  • Chức năng: Chuyển đổi chuyển động quay thành chuyển động tịnh tiến với hiệu suất truyền động tối ưu nhờ sử dụng các viên bi thép lăn.

  • Hiệu suất: Ma sát thấp, giúp giảm tiêu hao năng lượng và tăng cường hiệu suất cơ học (thường trên $90\%$).

  • Độ chính xác: Thường đạt cấp chính xác C10 (tiêu chuẩn cho vít me cán) hoặc cao hơn, phù hợp cho nhiều ứng dụng máy móc thông thường đến bán chính xác.



2. Sự Khác Biệt Giữa BSBR và BSBRK



Các ký hiệu R và RK chủ yếu liên quan đến hình dạng và kích thước của mặt bích (phần dùng để gá lắp đai ốc vào bàn máy/cơ cấu trượt):

Dòng Model Đặc điểm thiết kế Mục đích sử dụng điển hình
BSBR Đai ốc có mặt bích tiêu chuẩn (Standard Flange), thường là hình vuông hoặc hình chữ nhật. Ứng dụng phổ thông, cần độ cứng vững và diện tích gá lắp lớn, dễ dàng thay thế và lắp đặt.
BSBRK Đai ốc có mặt bích rút gọn (Reduced Flange) hoặc compact, có kích thước nhỏ hơn so với BSBR. Tối ưu hóa không gian lắp đặt, phù hợp cho các thiết bị yêu cầu thiết kế gọn gàng, tiết kiệm diện tích.



3. Thông Số Kỹ Thuật Cơ Bản



Các model dòng BSBR/BSBRK được cung cấp với nhiều kích cỡ khác nhau, ví dụ:

Model Tiêu biểu Đường kính trục (D) Bước ren (P) Cấp chính xác
BSBR/BSBRK 1505 15 mm 5 mm C10
BSBR/BSBRK 2010 20 mm 10 mm C10
BSBR/BSBRK 2510 25 mm 10 mm C10

  • Khe hở (Backlash): Có thể được cung cấp với khe hở tiêu chuẩn hoặc có điều chỉnh tải trước (Preload) để loại bỏ khe hở, tăng độ cứng vững và độ chính xác khi đảo chiều.



4. Ưu Điểm Nổi Bật



  • Độ bền cao: Được chế tạo từ thép hợp kim chất lượng, có khả năng chịu tải và mài mòn tốt.

  • Vận hành êm ái: Chuyển động lăn của bi giúp giảm tiếng ồn và đảm bảo sự mượt mà ngay cả ở tốc độ cao.

  • Tính linh hoạt: Sự đa dạng về kích cỡ và thiết kế mặt bích (BSBR vs BSBRK) cho phép chúng được ứng dụng rộng rãi trong nhiều loại máy móc khác nhau.

  • Hiệu quả kinh tế: Là dòng vít me cán, thường mang lại sự cân bằng tốt giữa độ chính xác và chi phí.



5. Ứng Dụng



Đai Ốc Trục Vít Bi BSBR/BSBRK thích hợp cho các ứng dụng:

  • Máy móc đa dụng: Máy CNC, máy cắt, máy hàn, máy đóng gói.

  • Thiết bị vận chuyển và định vị: Băng tải, cơ cấu cấp liệu tự động.

  • Các cơ cấu cần chuyển động tuyến tính với độ chính xác và tốc độ vừa phải.
