Tình trạng :  Còn hàng
Mã hàng: 912
Giá bán: 840,000đ (920,000đ)



Đĩa nhông hộp số cyclo

Xuất sứ: China

Bảo hành: 6 Tháng

Thành tiền:
840,000đ
SẢN PHẨM TƯƠNG TỰ







Đĩa Hộp Số Cyclo – Bộ Phận Truyền Động Chính Trong Hộp Giảm Tốc Cyclo

1. Cấu tạo và chất liệu:

  • Định nghĩa: Đĩa hộp số Cyclo (còn gọi là đĩa cam Cyclo, đĩa lệch tâm Cyclo, hoặc bánh răng Cycloidal) là bộ phận quan trọng trong cấu trúc hộp số Cyclo, đảm nhiệm vai trò truyền mô-men xoắn và biến đổi tốc độ quay.

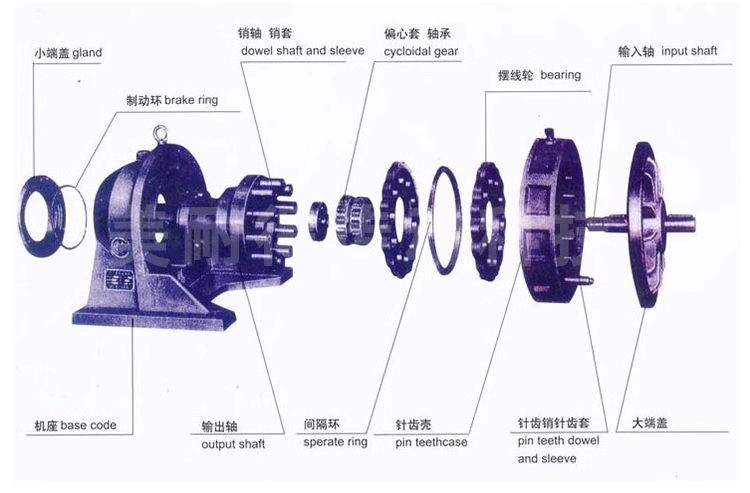

  • Cấu tạo đặc trưng:

    • Có hình tròn nhưng biến dạng theo biên dạng cycloidal, với các lỗ trượt hoặc bi trượt chạy quanh rìa.

    • Gồm từ 1 đến 2 đĩa (đĩa đơn hoặc đĩa kép) tùy theo thiết kế hộp số.

    • Tâm đĩa lệch so với trục quay chính, tạo chuyển động lệch tâm giúp giảm tốc hiệu quả.

    • Bề mặt đĩa thường có rãnh định vị, rãnh lắp bi thép, hoặc rãnh dẫn hướng.

  • Chất liệu:

    • Thép hợp kim 40Cr, 20CrMnTi: Được tôi luyện và thấm cacbon để đạt độ cứng cao (HRC 58–62).

    • Đảm bảo khả năng chịu mài mòn, chịu lực va đập, và vận hành lâu dài không biến dạng.

    • Đối với hộp số nhỏ có thể sử dụng thép C45 tôi bề mặt để giảm giá thành.

2. Nguyên lý hoạt động:

  • Đĩa Cyclo quay lệch tâm trong một bộ vỏ đứng yên, kết hợp với các bi thép, vòng chặn, và trục đầu ra để biến chuyển động quay thành chuyển động giảm tốc.

  • Chuyển động trượt giữa đĩa và vòng ngoài giúp phân bổ tải đều lên toàn bộ mặt đĩa, tạo nên hiệu suất truyền động cao và giảm mài mòn.

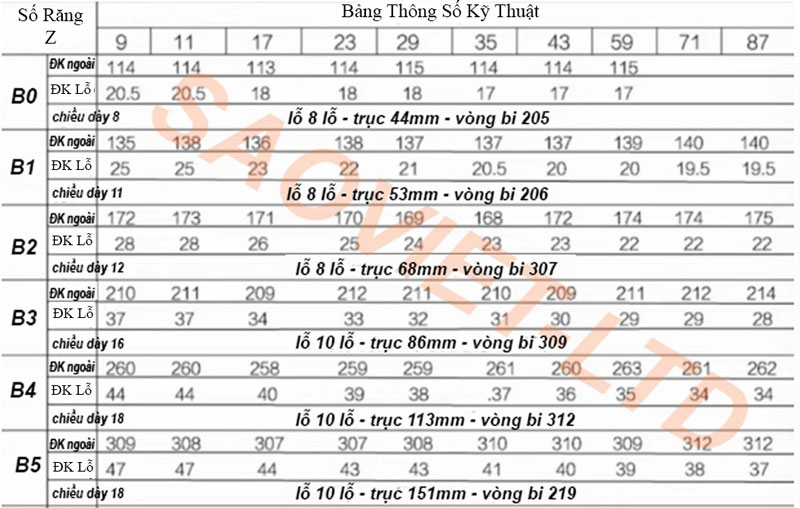

3. Thông số kỹ thuật (tham khảo):

  • Đường kính ngoài: 40mm – 250mm tùy loại hộp số

  • Độ dày: 5mm – 30mm

  • Số lỗ bi trượt: 6, 8, 12, 18, 24…

  • Vật liệu: Thép hợp kim đã tôi

  • Độ cứng bề mặt: HRC ≥ 58

  • Dung sai gia công: ±0.01 – 0.03mm tùy loại

4. Ứng dụng:

  • Là bộ phận truyền động chính trong hộp giảm tốc Cyclo dùng cho:

    • Hệ thống truyền động công nghiệp, máy móc tự động hóa, robot công nghiệp

    • Máy ép, máy nâng hạ, băng tải tải trọng lớn

    • Máy trộn bê tông, máy khuấy, máy đóng gói, máy cán thép

    • Các ứng dụng yêu cầu tỷ số truyền cao, không gian nhỏ gọn và độ bền vượt trội

5. Ưu điểm nổi bật:

  • Chịu tải cao: Thiết kế đĩa Cyclo giúp truyền mô-men xoắn lớn, khả năng chịu tải gấp nhiều lần các loại bánh răng thông thường.

  • Hoạt động ổn định, ít rung: Truyền động trơn tru, giảm rung động nhờ kết cấu lệch tâm và bi dẫn hướng.

  • Độ chính xác cao: Gia công CNC, mài bề mặt chính xác, hạn chế độ lệch tâm.

  • Tuổi thọ cao: Bề mặt được xử lý nhiệt tăng khả năng chịu mài mòn, vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.

6. Bảo quản và sử dụng:

  • Không để va đập mạnh vì có thể làm lệch tâm hoặc biến dạng biên dạng cyclo.

  • Lắp đặt đúng kỹ thuật, đảm bảo khớp chính xác với vòng kim, vỏ hộp số và trục đầu vào.

  • Bôi trơn định kỳ bằng dầu/hệ thống bôi trơn hộp số để tránh mài mòn bi thép và mặt tiếp xúc.

  • Bảo quản nơi khô ráo, tránh bụi kim loại, nước hoặc dầu bẩn bám vào mặt rãnh dẫn hướng.
