Bảng Thông Số Kỹ Thuật Thanh Dẫn Con Lăn Chữ Thập WRG-AC

Mô tả chi tiết Thanh Dẫn Con Lăn Chữ Thập WRG-AC

1. Giới thiệu:
Thanh Dẫn Con Lăn Chữ Thập WRG-AC là dòng dẫn hướng tuyến tính chính xác cao, thuộc series WRG cải tiến (AC – Anti-Creep) của hãng WON ST. Thiết kế này sử dụng cơ cấu con lăn hình trụ xếp vuông góc (dạng chữ thập) giúp chuyển động trượt tuyến tính mượt mà, độ chính xác cao và khả năng chịu tải lớn theo nhiều hướng.


2. Cấu tạo và nguyên lý hoạt động:

  • Thanh ray dẫn hướng (race rail): Gia công rãnh V ở góc 90°, mài tinh để đảm bảo độ chính xác hình học và độ song song cao.

  • Con lăn chữ thập: Các con lăn hình trụ nhỏ được xếp vuông góc xen kẽ trong lồng giữ, tiếp xúc tuyến tính với bề mặt rãnh, giúp giảm ma sát và tăng độ cứng.

  • Lồng con lăn (roller cage): Giữ cố định khoảng cách giữa các con lăn, đảm bảo chuyển động êm, tránh hiện tượng trượt hoặc kẹt.

  • Bộ chặn đầu (stopper): Giúp cố định và bảo vệ hệ dẫn hướng trong quá trình vận hành.

Cấu trúc “AC” là bản nâng cấp giúp tăng khả năng chống trượt lồng, cải thiện độ ổn định và kéo dài tuổi thọ.


3. Thông số kỹ thuật tiêu biểu:

  • Kích thước tiêu chuẩn từ nhỏ (WRG2-AC, WRG3-AC2) đến lớn (WRG6-AC, WRG8-AC).

  • Chiều dài ray đa dạng từ 30 mm đến 180 mm, có thể tùy chỉnh theo yêu cầu.

  • Số lượng con lăn trong mỗi bộ từ 4 – 30 con tùy theo kích thước và hành trình.

  • Tải trọng động và tĩnh cao, đáp ứng tốt các ứng dụng chịu tải đa hướng.

  • Độ chính xác dẫn hướng cao, sai số chuyển động rất nhỏ.


4. Ưu điểm nổi bật:

  • Độ cứng và độ chính xác cao: Nhờ tiếp xúc đường giữa con lăn và rãnh dẫn, giảm biến dạng dưới tải.

  • Chuyển động êm và ổn định: Ma sát nhỏ, không giật, đảm bảo độ lặp lại cao.

  • Chịu tải đa hướng: Thiết kế chữ thập cho phép chịu tải theo cả phương dọc, ngang và mô-men.

  • Thiết kế đồng bộ: Một bộ gồm đầy đủ thanh ray, lồng con lăn và chặn đầu, giúp lắp đặt nhanh chóng.

  • Tuổi thọ cao và dễ bảo dưỡng: Cấu tạo bền bỉ, dễ tra dầu mỡ định kỳ.


5. Ứng dụng:

  • Dẫn hướng tuyến tính trong máy công cụ CNC, máy mài, thiết bị đo tọa độ, robot công nghiệp.

  • Dùng trong thiết bị quang học, bàn trượt định vị, máy dán chip, thiết bị kiểm tra tự động.

  • Thích hợp cho ngành cơ khí chính xác, điện tử, tự động hóay sinh học.


6. Lưu ý khi sử dụng:

  • Cần lắp đặt trên mặt phẳng chính xác, song song và sạch bụi.

  • Điều chỉnh tải trước (preload) phù hợp để đảm bảo vận hành ổn định.

  • Bảo dưỡng định kỳ, tránh để con lăn hoạt động trong môi trường bụi bẩn hoặc thiếu bôi trơn.

  • Lựa chọn đúng model WRG-AC theo tải trọng và hành trình yêu cầu để đạt hiệu quả cao nhất.




Hỏi, đáp về sản phẩm

Nhận xét về sản phẩm
0/5
  • 1
    0 đánh giá
  • 2
    0 đánh giá
  • 3
    0 đánh giá
  • 4
    0 đánh giá
  • 5
    0 đánh giá
Chọn điểm đánh giá:
Liên hệ

Mũi Phay Cầu Hợp Kim 2 Lưỡi Cắt là dụng cụ dùng để cắt gọt kim loại, cho ra thành phẩm hoàn hảo để phục vụ nhu cầu đời sống của con người. Dao phay ngón hợp kim có độ cứng cao phù hợp để gia công phay hợp kim sắt thép carbon, thép hợp kim gang…gia công được những vật liệu có độ cứng cao tạo ra được sản phẩm công cơ khí mang tính chính xác cao, đáp ứng được những tiêu chuẩn khắt khe đối với mẫu dụng cụ cắt lí tưởng.

990,000đ
900,000đ



Cảm Biến Áp Suất SMC ZSE30A-01

Thương Hiệu: SMC

Bảo hành: 6 Tháng





Liên hệ

Tên Sản Phẩm: BÚT ĐO ĐỘ CĂNG DÂY CUROA SKF PHG PT/C1 007

Thương Hiệu: SKF

Model: PHG PT/C1 007

Bảo Hành: 12 Tháng



56,000đ
47,000đ



Tên Sản Phẩm: Chốt Chặn Bu Lông Với Đệm Polyurethane SUST

Thương Hiệu: Qizhan

Model: SUST 3/4/5/6/8/10/12

Chất liệu: Inox 304

Bảo Hành: 6 Tháng



220,000đ
200,000đ

Bạc lót đồng tự bôi trơn kiểu MPSZ Không cần dùng dầu bôi trơn vẫn đảm bảo khả năng trơn trượt với hệ số ma sát thấp.

Chịu ma sát mài mòn ở tốc độ cao, chịu tải trọng lớn., Chịu nhiệt độ làm việc khắc nghiệt : -80°C ~ 300ºC.

Độ cứng, Độ bên cao…chịu được trong nhiều điều kiện môi trường làm việc khác nhau ( nước biển, axit, ăn mòn mài mòn cao, nhiệt độ khắc nghiệt.v.v

Thương hiệu: S&Y

Bảo Hành: 6 Tháng

1,800,000đ
1,500,000đ

Tên Sản Phẩm: Đá Mài Phẳng Gốm Phi D350 Dầy 40 Lỗ 127

Kích Thước: 350*40*127

Thương Hiệu: Tanfa

Màu Sắc: Hồng, Đen, Trắng, Xanh

Bảo Hành: 6 Tháng



Liên hệ

Thương Hiệu: Igus

Vật Liệu: Hợp Kim Nhôm

Model: WSQ

Xuất Xứ: China

Bảo Hành: 6 Tháng

5,688,000đ
4,740,000đ

Tên Sản Phẩm: Hộp Số Nidec VRSF-10C-750-LM

Model: VRSF-8B-LN

Thương Hiệu: Nidec

Xuất Xứ: China

Bảo Hành: 6 Tháng



320,000đ
290,000đ

Dao Cạo Gọt Ba Via Làm Sạch Bề Mặt BS

Vật liệu dao: Thép không gỉ

Xuất sứ: Đài Loan

Thương Hiệu: DAFEI

Bảo Hành: 6 Tháng
Tham khảo thêm thông tin chi tiết sản phẩm trong nội dung bài viết

970,200đ
882,000đ

Vít Trí Inox Đầu Gắng Nhựa POM các kích thước M3,M4,M5,M6,M8,M10,M12,M14,M16 đủ các kích thước và thông số xin vui lòng xem bảng thông số để lựa chọn đúng theo nhu cầu công việc.

Một đặc điểm khá đặc biệt của vít trí lục giác đầu nhọn inox, chuẩn din 914 đó là khi láp ghép thì có thể lắp vít trước vào vị trí đã định sẵn, khi nào hoàn thiện mới cần xiết vít lại cho chắc chắn, tất nhiên vít trí lục giác đầu nhọn inox, chuẩn din 914 phải được xiết bằng dụng cụ chuyên dùng, đó là tua vít lục giác

Liên hệ

Tên Sản Phẩm: Mũi Khoan Inox Mạ Titan YG

Thương Hiệu: YG

Xuất Xứ: Korean

Bảo Hành: 3 Tháng





Liên hệ

CON TRƯỢT TUYẾN TÍNH  IKO  LWHDC8SL , LWHDG12SL, LWHD10SL , LWHD12SL , IKO CHÍNH HÃNG









Liên hệ

Tên Sản Phẩm: Chốt Định Vị Lò Xo BJ 765, 766

Model: BJ 765, BJ766

Tiêu Chuẩn: Misumi

Xuất Xứ: China

Bảo Hành: 6 Tháng



Liên hệ

Đầu Cặp Mũi Khoan Tháo Lắp Nhanh MT-APU

Xuất Xứ: China

Kiểu Mẫu: MT-APU

Thương Hiệu: JUDA

Bảo Hành: 6 tháng

Màu Sắc: Màu nâu lạc đà

100,000đ
90,000đ

Vật liệu đồng CUZU24A16



Giá trên chỉ mang tính tham khảo chi tiết về giá các kích thước cụ thể xin liên hệ

Thanh Dẫn Con Lăn Chữ Thập WRG-AC
Tình trạng :  Còn hàng
Giá bán: Liên hệ
Thành tiền:
Liên hệ

Thanh dẫn con lăn chữ thập WRG-AC chính hãng

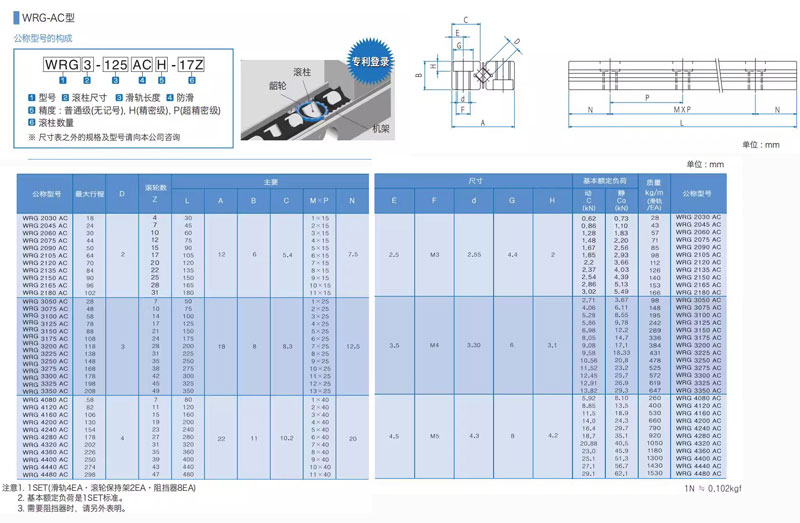

Bảng thông số kỹ thuật thanh dẫn con lăn chữ thập WRG-AC
