Dẫn Hướng Con Lăn Chéo Loại VR (VR4)
Dẫn Hướng Con Lăn Chéo Loại VR (VR4)
Dẫn Hướng Con Lăn Chéo Loại VR (VR4)
Tình trạng :  Còn hàng
Mã hàng: 3175
Giá bán: Liên hệ

Thương Hiệu: THK

Vật Liệu: Thép Không Gỉ

Xuất Xứ: Japan

Bảo Hành 6 Tháng

Thành tiền:
Liên hệ
SẢN PHẨM TƯƠNG TỰ
Dẫn Hướng Con Lăn Chéo Loại VR (VR3)
Dẫn Hướng Con Lăn Chéo Loại VR (VR3)
Thanh Dẫn Con Lăn Chữ Thập WRG-AC
Thanh Dẫn Con Lăn Chữ Thập WRG-AC
Dẫn Hướng Con Lăn Chữ Thập WRGW
Dẫn Hướng Con Lăn Chữ Thập WRGW
Dẫn Hướng Con Lăn Chữ Thập WRG
Dẫn Hướng Con Lăn Chữ Thập WRG
Dẫn Hướng Con Lăn Chữ Thập WRGO
Dẫn Hướng Con Lăn Chữ Thập WRGO
Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập CRU
Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập CRU
Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập - Lỗ Khoan
Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập - Lỗ Khoan
Bàn Trượt Dẫn Hướng Con Lăn Chéo VRU
Bàn Trượt Dẫn Hướng Con Lăn Chéo VRU
Bàn Trượt Dẫn Hướng Con Lăn Chéo Loại Nhỏ VRT
Bàn Trượt Dẫn Hướng Con Lăn Chéo Loại Nhỏ VRT
Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập Chéo SCVRU
Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập Chéo SCVRU
Vòng Bi Con Lăn Chữ Thập Chéo RB
Vòng Bi Con Lăn Chữ Thập Chéo RB
Vòng Bi Dẫn Hướng Con Lăn Chéo RE
Vòng Bi Dẫn Hướng Con Lăn Chéo RE
Con Lắn Chéo - Thanh Trượt Dẫn Hướng CRV1020, CRV1030, CRV1040
Con Lắn Chéo - Thanh Trượt Dẫn Hướng CRV1020, CRV1030, CRV1040
Dẫn Hướng Con Lăn Chéo CRV2030, CRV2045, CRV2060
Dẫn Hướng Con Lăn Chéo CRV2030, CRV2045, CRV2060

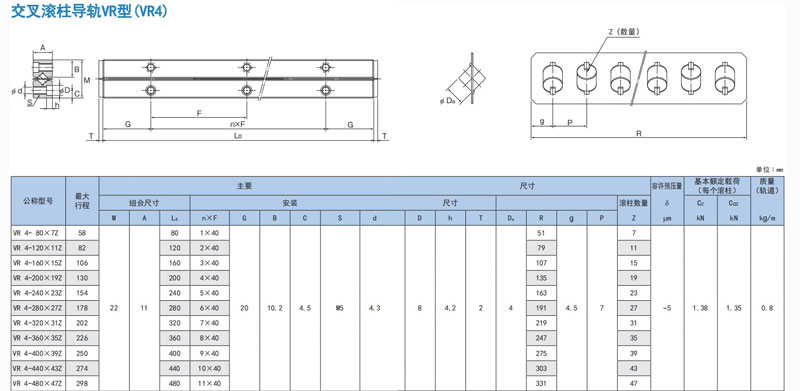

Bảng Thông Số Kỹ Thuật Dẫn Hướng Con Lăn Chéo Loại VR (VR4)

Dẫn Hướng Con Lăn Chéo Loại VR (VR4) là một hệ thống dẫn hướng tuyến tính (Linear Motion Guide) có độ chính xác và độ cứng cao, thường được sản xuất bởi các hãng nổi tiếng như THK.

Dưới đây là mô tả chi tiết:



1. Cấu tạo cơ bản



Dẫn hướng con lăn chéo VR4 bao gồm các thành phần chính:

  • Thanh ray (Rails): Là các thanh thép cứng, bề mặt được mài nhẵn và có các rãnh dẫn hướng hình chữ V (hoặc chữ V đối diện) được gia công chính xác.

  • Con lăn (Rollers - Bi trụ): Là các con lăn hình trụ có độ chính xác cao, được sắp xếp theo kiểu chéo nhau (vuông góc) liên tiếp (dạng chữ X) trong lồng.

  • Lồng giữ con lăn (Cage/Retainer): Có nhiệm vụ giữ cố định các con lăn và duy trì khoảng cách đều đặn, đảm bảo chuyển động trơn tru, đồng đều và ngăn ngừa hiện tượng trượt lệch của con lăn.



2. Đặc điểm nổi bật của Loại VR4



  • Bố trí hai dòng dẫn hướng song song: Mô hình VR4 được thiết kế với hai bộ dẫn hướng con lăn chéo (tức là 4 thanh ray) được lắp đặt chạy song song với nhau.

  • Chịu tải đa hướng (4 hướng): Nhờ cấu tạo các con lăn được xếp chéo nhau (vuông góc) và bố trí hai dòng dẫn hướng song song, sản phẩm có khả năng chịu tải trọng lớn từ bốn hướng chính (trên, dưới, trái, phải) và cả mô-men xoắn (torsional moment). Điều này đảm bảo độ ổn định và độ bền cao trong quá trình vận hành.

  • Độ cứng (Rigidity) cao: Do áp dụng cơ chế tải trước (pre-load) trong quá trình lắp đặt, hệ thống loại bỏ được khe hở (độ rơ), mang lại độ cứng vững vượt trội và độ chính xác chuyển động cực cao.

  • Chuyển động nhẹ và êm ái: Việc sử dụng con lăn (thay vì bi) giúp phân bổ tải đồng đều hơn và cung cấp cơ chế trượt nhẹ, ma sát thấp. Lồng giữ con lăn được thiết kế đặc biệt giúp tăng khả năng lưu giữ dầu mỡ, giảm mài mòn.

  • Thiết kế nhỏ gọn: Mặc dù có khả năng chịu tải lớn, thiết kế của dẫn hướng con lăn chéo vẫn tương đối nhỏ gọn, phù hợp với các ứng dụng có không gian lắp đặt hạn chế.

  • Chống ăn mòn: Một số model VR4 (ví dụ: các phiên bản làm bằng thép không gỉ) có khả năng chống ăn mòn cao, phù hợp với môi trường đặc biệt.



3. Nguyên lý hoạt động



Khi thanh dẫn hướng di chuyển, các con lăn chéo nhau sẽ luân phiên lăn trên các rãnh dẫn hướng hình chữ V của thanh ray. Lồng giữ con lăn giúp duy trì sự sắp xếp chính xác của các con lăn và đảm bảo rằng chúng di chuyển với một nửa hành trình so với hành trình của thanh ray.



4. Ứng dụng tiêu biểu



Dẫn hướng con lăn chéo VR4 được sử dụng rộng rãi trong các lĩnh vực đòi hỏi độ chính xác và độ ổn định cao, chẳng hạn như:

  • Máy công cụ (CNC, máy mài chính xác).

  • Robot công nghiệp và hệ thống tự động hóa.

  • Thiết bị đo lường và kiểm tra chính xác.

  • Thiết bị quang học và máy bán dẫn.

  • Bàn trượt chính xác (precision stages).



5. Mã sản phẩm (Ví dụ)



Các model VR4 thường có ký hiệu theo định dạng như: VR4 - L x Z, trong đó:

  • VR4: Ký hiệu loại dẫn hướng con lăn chéo (Loại VR, kích thước 4).

  • L: Chiều dài tổng thể của thanh ray (ví dụ: 80, 120, 160, 440 mm).

  • Z: Số lượng con lăn chéo được sử dụng trong lồng (ví dụ: 7Z, 11Z, 15Z...).

    • Ví dụ: VR4-160x15Z là thanh dẫn hướng con lăn chéo loại VR4 có chiều dài 160mm và 15 cặp con lăn chéo.
