Bảng Thông Số Kỹ Thuật Trục Vít Bu Lông Bóng Cán MV

Mô hình "Trục Vít Bu Lông Bóng Cán MV" (Model MV Rolled Ball Screw) là một loại trục vít me bi được sản xuất bằng phương pháp cán (rolling), thường được cung cấp bởi các nhà sản xuất linh kiện chuyển động tuyến tính lớn như THK hoặc các hãng khác.

Đây là mô tả chi tiết về sản phẩm này:



1. Khái niệm và vị trí sản phẩm



Trục Vít Bu Lông Bóng Cán (Rolled Ball Screw) là một cơ cấu chuyển động cơ khí có chức năng chuyển đổi chuyển động quay thành chuyển động tuyến tính (thẳng) với hiệu suất cao và ma sát thấp.

  • "Cán" (Rolled): Chỉ phương pháp chế tạo trục vít. Trục vít được tạo hình bằng cách cán vật liệu thay vì mài chính xác (ground), giúp giảm chi phí sản xuất.

  • Model MV: Là ký hiệu dòng sản phẩm cụ thể của một nhà sản xuất, thường là dòng tiêu chuẩn hoặc có đặc tính riêng (ví dụ: MV có thể là viết tắt của một loại cấu trúc đai ốc hoặc đặc điểm cụ thể). Thông tin tìm kiếm cho thấy MV thường là dòng trục vít cán (Rolled Ball Screw) không tải trước, được định vị là sản phẩm giá thấp hơn so với trục vít mài.



2. Cấu tạo cơ bản



Trục Vít Bu Lông Bóng Cán MV bao gồm hai thành phần chính:

  1. Trục Vít (Screw Shaft):

    • Được chế tạo bằng phương pháp cán nóng hoặc cán nguội với độ chính xác cao.

    • Bề mặt rãnh bi sau đó được mài đặc biệt (specially surface-ground) để đạt độ nhám bề mặt thấp (ví dụ: $0.20a$ hoặc thấp hơn), giúp chuyển động mượt mà hơn so với các trục vít cán thông thường.

    • Thường được xử lý nhiệt (như tôi cảm ứng hoặc thấm carbon) để tăng độ cứng và độ bền.

  2. Đai Ốc Bi (Ball Screw Nut):

    • Là bộ phận chứa các viên bi và rãnh hồi bi.

    • Rãnh bi bên trong đai ốc thường được mài chính xác (thread-ground), tương tự như đai ốc của trục vít bi chính xác. Điều này giúp giảm khe hở dọc trục và đảm bảo chuyển động trơn tru.

    • Sử dụng cơ chế hồi bi (ví dụ: ống hồi bi hoặc bộ phận làm lệch hướng) để bi có thể tuần hoàn liên tục.



3. Đặc điểm kỹ thuật và hiệu suất



Đặc điểm Mô tả chi tiết
Độ Chính xác Cấp Dẫn Hướng (Lead Accuracy) Thường đạt cấp chính xác C7 hoặc C8 (ví dụ: $C7 = \pm 0.05 / 300\text{ mm}$), thấp hơn so với các dòng trục vít mài chính xác (C0 - C5), nhưng đủ cho các ứng dụng vận chuyển và định vị tiêu chuẩn.
Giá thành Thấp hơn đáng kể so với Trục Vít Bi Mài chính xác do phương pháp chế tạo trục vít bằng cán.
Độ Cứng Tùy thuộc vào model MV cụ thể. Thông thường, các dòng trục vít cán MV là loại không tải trước (No Preload), do đó có một khe hở dọc trục nhỏ (axial clearance) và độ cứng thấp hơn loại tải trước.
Hiệu suất Hiệu suất cao do sử dụng chuyển động lăn của bi, giúp giảm mô-men xoắn cần thiết để truyền động (thường chỉ bằng $1/3$ so với vít trượt truyền thống).
Khả năng chịu tải Tốt, nhưng thường được tối ưu cho các ứng dụng vận chuyển (Transport) hơn là định vị chính xác cao.



4. Ưu điểm của Trục Vít Cán MV



  • Giá cả phải chăng: Chi phí thấp nhờ quy trình chế tạo bằng cán trục vít.

  • Chuyển động mượt: Việc mài bề mặt rãnh bi trên trục vít và mài rãnh bi trên đai ốc giúp cải thiện đáng kể độ trơn tru của chuyển động so với trục vít cán thông thường.

  • Đa dạng ứng dụng: Với cấp chính xác C7/C8, nó phù hợp cho nhiều ứng dụng công nghiệp nhẹ và trung bình không đòi hỏi độ chính xác tuyệt đối như các loại trục vít mài.



5. Ứng dụng tiêu biểu



Trục Vít Bu Lông Bóng Cán MV thường được sử dụng trong:

  • Máy móc và thiết bị tự động hóa công nghiệp nói chung.

  • Hệ thống băng tải và truyền động vận chuyển.

  • Máy gia công gỗ hoặc các máy không yêu cầu độ chính xác tuyệt đối như máy CNC cao cấp.

  • Cơ cấu dẫn động có yêu cầu về chi phí thấp và hiệu suất năng lượng cao.




Hỏi, đáp về sản phẩm

Nhận xét về sản phẩm
0/5
  • 1
    0 đánh giá
  • 2
    0 đánh giá
  • 3
    0 đánh giá
  • 4
    0 đánh giá
  • 5
    0 đánh giá
Chọn điểm đánh giá:
1,226,000đ
1,022,000đ

Bộ Lọc Khí Nén Airtac GRV200, GRV300

Thương Hiệu: Airtac

Bảo Hành: 6 Tháng

841,000đ
701,000đ

Bộ Lọc Khí Nén Airtac AFC

Thương Hiệu: Airtac

Bảo Hành: 6 Tháng

Liên hệ

Một đặc điểm khá đặc biệt của vít trí lục giác đầu nhọn inox, chuẩn din 914 đó là khi láp ghép thì có thể lắp vít trước vào vị trí đã định sẵn, khi nào hoàn thiện mới cần xiết vít lại cho chắc chắn, tất nhiên vít trí lục giác đầu nhọn inox, chuẩn din 914 phải được xiết bằng dụng cụ chuyên dùng, đó là tua vít lục giác

1,870,000đ
3,100,000đ

Bàn Máp Rà Chuẩn Bằng Đá Granite

Thương Hiệu: DAFEI

Xuất Xứ: Đài Loan

Độ Cứng: HS70 Trở Lên

Chất Liệu: Đá Granite Mật Độ Cao

Sự Chính Xác: Cấp Độ 0/00/000 - Cấp Độ 1

Công Suất Nén: 245-25N/m

Độ Hút Nước: <0,13%

Hệ Số Mở Rộng Tuyến Tính: 4,61*10-6/C

Bảo Hành: 6 Tháng



4,090,000đ
3,720,000đ

Ê tô kẹp gá ghiêng là một đồ gá quan trọng của phụ kiện máy phay, dùng định vị và kẹp chặt chi tiết khi gia công trên bàn máy phay.

-Độ chính xác: 0,005mm

-Chất liệu: 20CrMn

-Độ cứng: HRC 58-62

- Sản phẩm đã được đăng kí bản quyền sáng tạo thiết kế tại Đài Loan.

514,000đ
428,000đ

Bộ Lọc Khí Nén Airtac BR

Thương Hiệu: Airtac

Bảo Hành: 6 Tháng

9,240đ
8,400đ

Thương Hiệu: Feigu

Model: 25/32/40/50/63/80

Xuất Xứ: China

Bảo Hành: 6 Tháng

230,000đ
210,000đ

1. Sliding cổng bánh xe, chủ yếu được sử dụng cho cửa trượt cổng, cửa trượt.

2. nó được làm bằng thép, Q235.

3. mạ kẽm với  vàng

4 Này con lăn có đôi vòng bi.

5. chúng tôi cung cấp các loại khác nhau của trượt cổng bánh xe.

6. bản vẽ của khách hàng có thể được chấp nhận.

310,000đ
280,000đ

Mũi taro xoắn YG

Thương hiệu: YG

Xuất sứ: Hàn Quốc

Bảo hành: 6 Tháng

318,000đ
265,000đ

Sản xuất: China

Bảo Hành: 6 Tháng

Liên hệ
Con Trượt Tuyến Tính THK SHW12HRM ,SHW14CRM , SHW17CR ,SHW21CR ,SHWSHW27CR  . Được sản xuất tại Nhật Bản và được phân phối tại công ty Sao Việt , hàng cam kết chính hãng .
18,619,000đ
15,516,000đ

Xuất Xứ: China

Thương Hiệu: DAFEI

Mô Hình: DCV

Bảo hành: 6 Tháng



692,000đ
577,000đ

Tên Sản Phẩm: Cảm Biến quang điện Omron E3FA

Model: E3FA-DN11

Thương Hiệu: Omron

Xuất Xứ: China

Bảo Hành: 6 Tháng





Liên hệ

Dòng mũi khoan hợp kim chuyên khoan thép cứng ~55HRC 5D, được dùng nhiều trong gia công khuôn mẫu với độ bền và độ cứng cao, khả năng chịu mài mòn cao và chịu nhiệt tốt.

1,386,000đ
1,260,000đ

Thương Hiệu: Tailiqing

Model: Liq-136

Xuất Xứ: China

Bảo Hành: 6 Tháng



Liên hệ

Con Trượt Vuông Iko BWU Các loại thông số và kích thước khác nhau

Có tuổi thọ, độ chính xác và tốc độ cao Có độ chính xác cao, Chuyển động thẳng mượt, ma sát thấp, tiếng ồn thấp

Dễ dàng lắp đặt và tháo dỡ mà vẫn có thể sử dụng lần sau





Liên hệ

Tên Sản Phẩm: Cảm Biến tiệm cận Omron E2E-X

Model: EE-X2D1-NZ

Thương Hiệu: Omron

Xuất Xứ: China

Bảo Hành: 6 Tháng



Liên hệ

Tên Sản Phẩm: Con trượt IKO MXSG

Model: MXSG 15, MXSG 20, MXSG 25, MXSG 30, MXSG 35, MXSG 45, MXSG 55

Thương Hiệu: IKO

Chất Liệu: Thép Chịu Lực

Xuất Xứ: Japan

Bảo Hành: 6 Tháng

Liên hệ

Đầu Nối Khí Nén dùng để nối ống khí nén với nhau, hoặc nối ống khí nén với các thiết bị như van khí nén, xi lanh khí nén, đồng hồ đo áp suất...

Liên hệ
Động Cơ Bước 17HS3401S là một thiết bị cơ điện, nó chuyển đổi năng lượng điện thành cơ năng. Ngoài ra, nó là một động cơ điện không chổi than, đồng bộ, có thể chia một vòng quay đầy đủ thành một số bước mở rộng. Trục của động cơ quay qua một góc cố định cho mỗi xung rời rạc. Khi một chuỗi xung được áp dụng, nó sẽ được chuyển qua một góc nhất định. Góc mà trục động cơ bước quay cho mỗi xung được gọi là góc bước, thường được biểu thị bằng độ.
Liên hệ
Sản Phẩm : Panme Điện Tử.
Dải Đo : 0-25mm.
Khối Lượng Tịnh : 0,31kg
Giá Trị Phân Chia : 0,001mm
Độ Phân Giải : 0,001 (μm)
Vật Liệu : Thép Không Gỉ
Độ Chính Xác : ± 0,002mm
Mô Hình : Loại sử dụng kép tiêu chuẩn (kiểu ba nút)
Thương Hiệu : Syntek
Xuất Xứ : Đài Loan
Bảo Hành : 12 tháng




Liên hệ

CON TRƯỢT TUYẾN TÍNH  IKO  LWL9BCS, LWL12BCS,LWL15BCS, LWL20BCS, IKO CHÍNH HÃNG

1,120,000đ
1,020,000đ



Đầu pamme visai khoảng đo 0-25mm

Tiêu chuẩn: Misumi

Bảo hành: 6 Tháng

Liên hệ

Model: SCD/ PSCD/ SSCD/ SCSPD/ PSCSPD/ SSCSPD

Tiêu Chuẩn: Tương Đương Misumi

Xuất Xứ: China

Bảo Hành: 6 Tháng



143,000đ
130,000đ


Vật liệu: Mạ niken
Sản Xuất: china
Bảo hành: 6 Tháng




1,656,000đ
1,380,000đ



Model: YSV-040-10

Xuất Xứ: China

Bảo Hành: 6 Tháng



920,000đ
840,000đ



Đĩa nhông hộp số cyclo

Xuất sứ: China

Bảo hành: 6 Tháng

Liên hệ

Tên Sản Phẩm: Con trượt IKO MXG

Model: MXCG12, MXCG15, MXCG20, MXCG25, MXCG30, MXCG35, MXCG45, MXCG55, MXCG65

Thương Hiệu: IKO

Chất Liệu: Thép Chịu Lực

Xuất Xứ: Japan

Bảo Hành: 6 Tháng







Liên hệ

Tên Sản Phẩm: Con trượt IKO MXNL

Model: MXNL30, MXNL35, MXNL45, MXNL55

Thương Hiệu: IKO

Chất Liệu: Thép Chịu Lực

Xuất Xứ: Japan

Bảo Hành: 6 Tháng



250,000đ
230,000đ

Mũi sửa đá đầu vuông sử dụng công nghệ luyện kim bột cao thông qua quá trình thiêu kết và ép nóng ở nhiệt độ cao để tạo thành viên kim cương.

Được nhúng trong một ma trận hợp kim cứng có độ cứng tương đối cao (HRC50-60) và độ bền uốn (85-105kg / mm2) với

Nó có các đặc điểm là chi phí thấp, hiệu quả cao, sử dụng liên tục và không cần nạp lại.



Thương hiệu  :  BIIRCORY
kích thước  :  Ø10 x 50mm
kích thước đầu : 6 x 13 x 15mm


Liên hệ

Tên Sản Phẩm: Con trượt IKO LRX

Model: LRX 12, LRX 15, LRX 20, LRX 25, LRX 30, LRX 35, LRX 45, LRX 55, LRX 65, LRX85

Thương Hiệu: IKO

Chất Liệu: Thép Chịu Lực

Xuất Xứ: Japan

Bảo Hành: 6 Tháng



526,680đ
478,800đ

Chất Liệu: Nylon

Model: JCA40 50 63 75

Thương Hiệu: Shanglong

Xuất Xứ: China

Bảo Hành: 6 Tháng



Liên hệ

Tên Sản Phẩm: Con trượt IKO MXSL

Model: MXSL 20, MXSL 25, MXSL 30

Thương Hiệu: IKO

Chất Liệu: Thép Chịu Lực

Xuất Xứ: Japan

Bảo Hành: 6 Tháng

150,000đ
140,000đ



Vật liệu: Thép gió tốc dộ cao HSS

Xuất sứ: China

Bảo Hành: 6 Tháng

1,360,000đ
1,240,000đ

Dưỡng đo kiểm ren ngoài chi tiết có đủ các kích cớ từ ren nhỏ nhất M1.5, M2, M3,...M18, M24...tùy theo nhu cầu sử dụng vật liệu dưỡng kiểm thép chịu lực và chịu mài mòn GCr15 Độ cứng đạt 58-65 HRC, bề mặt chịu mài mòn cao và chống ăn mòn

độ chính xác: 3H, 4H, 4G, 5G, 5H, 6E, 6F, 6G, 6H, 7E, 7G, 7H, 8E, 8G, 9E, 9G.

Xuất xứ: Trung Quốc đại lục

Thương hiệu: Qianhang

Bảo Hành: Chính Hãng 12 tháng

Liên hệ
Đai Ốc Khóa Lockwhasher có khả năng chống ăn mòn rất cao và các ưu điểm vượt trội khác như: tính dẻo, tính hàn, tốc độ hóa bền rèn, khả năng hóa bền.
-vật liệu inox: 201, 304 hoặc 316 tùy theo nhu cầu của khách hàng
-Giấy Chứng Nhận: Tiêu chuẩn ISO 9001, Certificate, Test report, Giấy chứng nhận hàng đạt chuẩn quốc gia,
-Các Kích thước có thể cung cấp: Lựa chọn mẫu theo bảng thông số kỹ thuật bên trong phần chi tiết sản phẩm
-Sản Xuất: Trung quốc đại lục
291,060đ
264,600đ

Kích thước: Tương đương bánh xe misumi

Model: 3 inch / 2,5 inch

Chất Liệu: Nylon

Xuất Xứ: China

Bảo Hành: 6 Tháng



6,470,000đ
5,880,000đ

Đá mài hình trụ kích thước 600 x 75 x 305 mm

Model: 600 (đường kính ngoài) * Lỗ Trục (độ dày) * 305 (độ dầy)
1. Brown corundum (A): Thích hợp cho thép carbon, thép hợp kim, sắt dễ uốn, đồng cứng, v.v.
2. Trắng corundum (WA): Thích hợp để mài các vật liệu mài ren của bánh răng như thép tôi, thép hợp kim, thép tốc độ cao và thép carbon cao.
Trục Vít Bu Lông Bóng Cán MV
Tình trạng :  Còn hàng
Giá bán: Liên hệ
Thành tiền:
Liên hệ

Trục vít bu lông bóng cán MV chính hãng

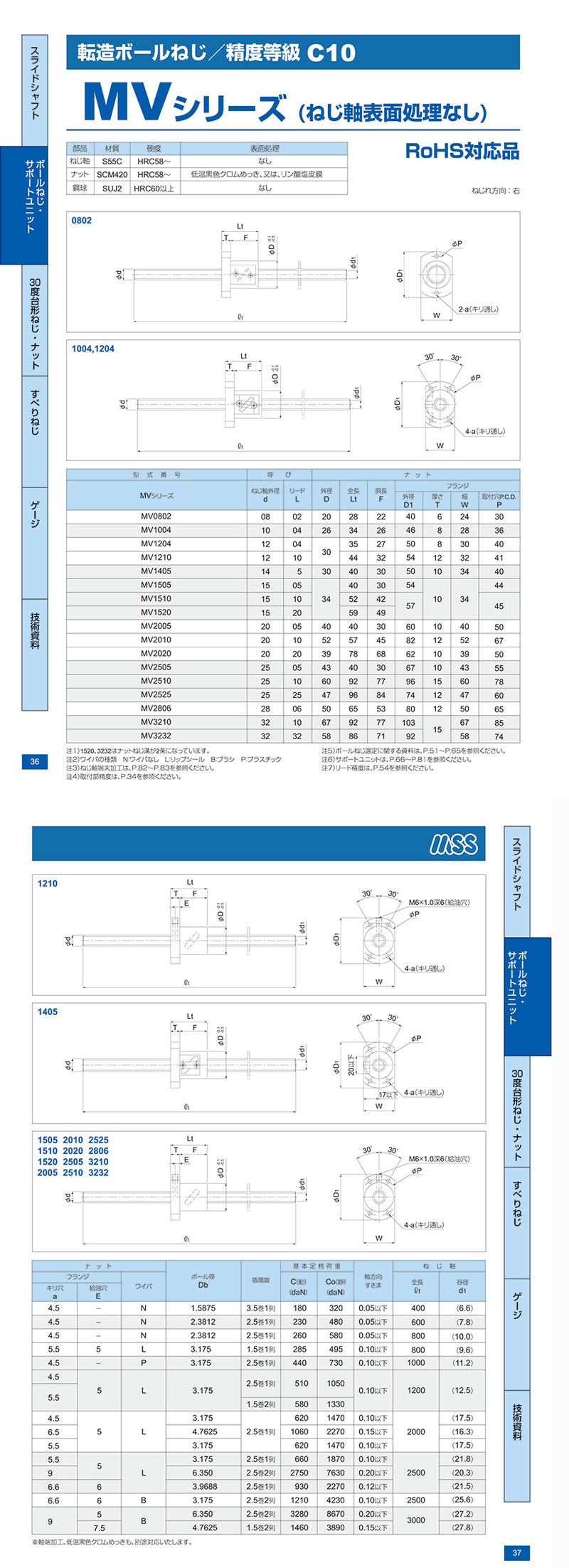

Bảng thông số kỹ thuật trục vít bu lông bóng cán MV
