Tấm Trượt Tự Động Bôi Trơn STW
Tấm Trượt Tự Động Bôi Trơn STW
Tấm Trượt Tự Động Bôi Trơn STW
Tình trạng :  Còn hàng
Mã hàng: 3133
Giá bán: Liên hệ

Model: STW28/38/48/58

Thương Hiệu: S&Y

Chất Liệu: Hợp Kim Đồng

Xuất Xứ: China

Bảo Hành: 6 Tháng



Thành tiền:
Liên hệ
SẢN PHẨM TƯƠNG TỰ
Thanh Trượt Dẫn Hướng Tự Bôi Trơn STLW
Thanh Trượt Dẫn Hướng Tự Bôi Trơn STLW
Thanh Trượt Dẫn Hướng Tự Bôi Trơn SOL
Thanh Trượt Dẫn Hướng Tự Bôi Trơn SOL
Thanh Trượt Bằng Đồng Graphite UTW
Thanh Trượt Bằng Đồng Graphite UTW
Tấm Đồng Tự Bôi Trơn SEW
Tấm Đồng Tự Bôi Trơn SEW
Tấm Trượt Không Bôi Trơn STRL/STRLU/STRLUP/STRLT
Tấm Trượt Không Bôi Trơn STRL/STRLU/STRLUP/STRLT
Tấm Trượt Tự Bôi Trơn UTW
Tấm Trượt Tự Bôi Trơn UTW
Bạc Lót Tự Bôi Trơn JTW
Bạc Lót Tự Bôi Trơn JTW
Tấm Dẫn Hướng Tự Bôi Trơn STW
Tấm Dẫn Hướng Tự Bôi Trơn STW
Tấm Đệm Đồng Tự Bôi Trơn STW
Tấm Đệm Đồng Tự Bôi Trơn STW

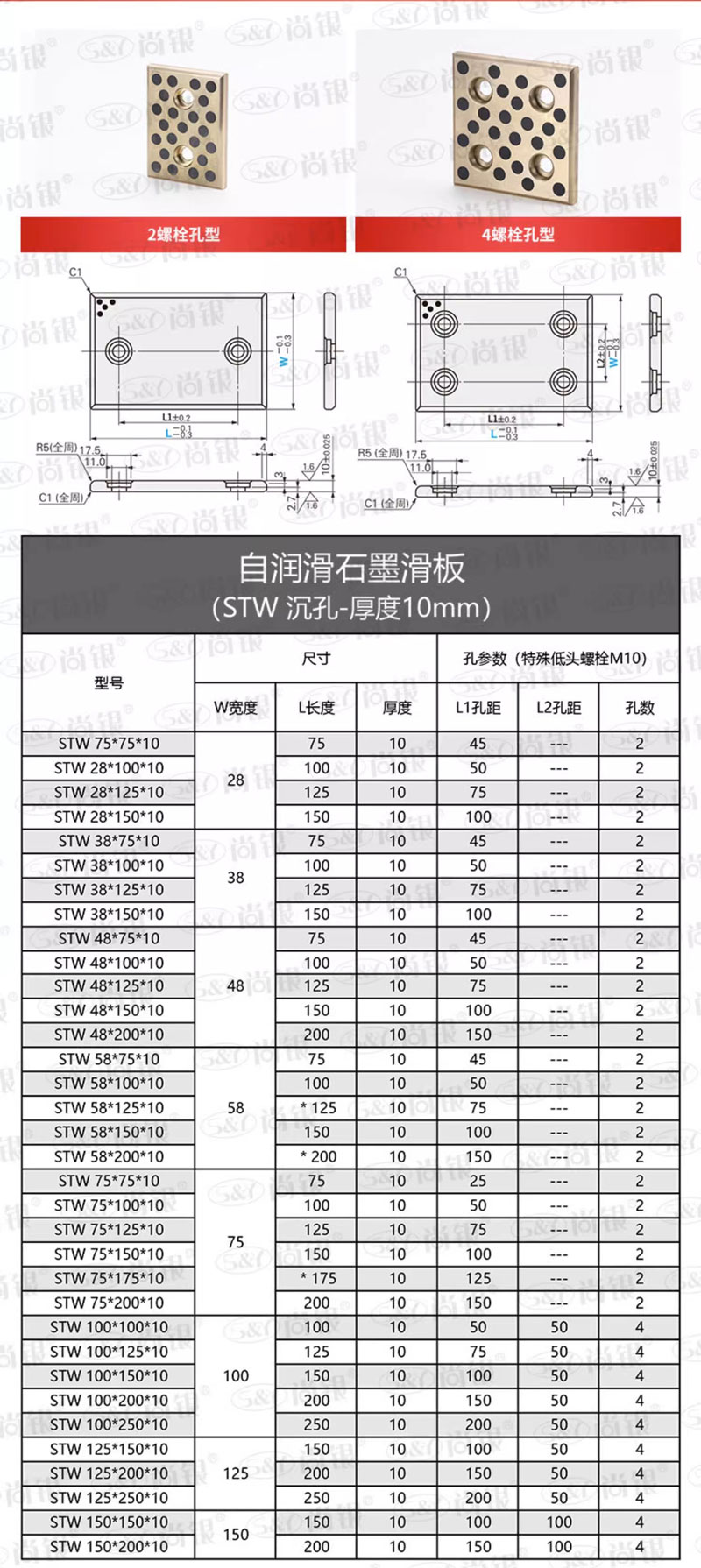

Bảng Thông Số Kỹ Thuật Tấm Trượt Tự Động Bôi Trơn STW28/38/48/58

Tấm Trượt Tự Động Bôi Trơn STW (Self-Lubricating Slide Plate, còn gọi là Ray Trượt Tự Bôi Trơn STW) là một linh kiện dẫn hướng chuyên dụng, được thiết kế để cung cấp khả năng trượt tuyến tính không cần bảo trì bôi trơn bằng dầu mỡ lỏng.

Sản phẩm này cực kỳ hiệu quả trong các ứng dụng khuôn mẫu (khuôn dập, khuôn ép nhựa) và các thiết bị máy móc hoạt động trong điều kiện khắc nghiệt.



1. Cấu Tạo và Nguyên Lý Hoạt Động



  • Vật liệu cơ bản: Tấm trượt STW được chế tạo từ Hợp kim Đồng chịu lực cao (thường là đồng thau cường độ cao). Vật liệu này cung cấp nền tảng vững chắc để chịu tải trọng nén và động lực lớn.

  • Chất tự bôi trơn: Bề mặt tấm đồng được khảm (impregnated) hoặc cấy các khối chất bôi trơn rắn, chủ yếu là Graphite (Than chì).

  • Cơ chế bôi trơn: Khi tấm trượt bắt đầu chuyển động, các hạt graphite rắn được giải phóng dần ra khỏi các lỗ/rãnh khảm trên bề mặt đồng. Các hạt này tạo thành một lớp màng bôi trơn khô mỏng và bền vững giữa hai bề mặt kim loại tiếp xúc. Quá trình này diễn ra tự động và liên tục, duy trì sự trơn tru cho chuyển động mà không cần nguồn cung cấp dầu từ bên ngoài.



2. Tính Năng Kỹ Thuật Nổi Bật



Tấm trượt STW được thiết kế để khắc phục những hạn chế của hệ thống bôi trơn truyền thống:

Tính Năng Đặc điểm/Giá trị Tiêu biểu Lợi ích Ứng dụng
Không cần dầu (Oil-Free) Tự động bôi trơn bằng Graphite. Giảm chi phí bảo trì, loại bỏ ô nhiễm dầu mỡ, phù hợp cho môi trường sạch.
Chịu nhiệt độ cực cao Phạm vi hoạt động rộng, tiêu biểu: $-100^\circ C$ đến $500^\circ C$ (hoặc $-200^\circ C$ đến $500^\circ C$). Ổn định trong lò nung, máy đúc áp lực cao, hoặc môi trường lạnh sâu.
Chịu tải cao Tải trọng cho phép tiêu biểu: $\approx 50 N/mm^2$ (Tải động tối đa có thể lên đến $100 MPa$). Đảm bảo độ bền cho các cơ cấu chịu áp lực lớn như khuôn dập.
Chống ăn mòn Hoạt động tốt trong môi trường khắc nghiệt như nước biển, axit nhẹ hoặc khu vực độ ẩm cao. Kéo dài tuổi thọ thiết bị trong điều kiện làm việc khó khăn.
Hệ số ma sát thấp Hệ số ma sát khô thấp ($\mu < 0.16$). Giảm rung động, tiếng ồn và tiết kiệm năng lượng truyền động.
Độ cứng vật liệu Độ cứng cao, tiêu biểu: $\ge 210 HB$. Chống mài mòn vượt trội, đặc biệt trong các chuyển động khởi động và dừng thường xuyên.



3. Ứng Dụng Chính



Tấm Trượt Tự Động Bôi Trơn STW là lựa chọn hàng đầu cho các ngành công nghiệp và thiết bị sau:

  1. Công Nghiệp Khuôn Mẫu:

    • Làm tấm dẫn hướng, bạc lót cho các thanh trượt và chốt trong khuôn ép nhựa và khuôn dập kim loại.

    • Đảm bảo chuyển động chính xác của các lõi khuôn, đặc biệt nơi dầu mỡ không thể hoặc không nên được sử dụng.

  2. Máy Công Cụ và Cơ Khí Chính Xác:

    • Ứng dụng trong máy CNC, máy dệt, máy móc thực phẩm yêu cầu môi trường làm việc sạch và độ chính xác cao.

  3. Thiết Bị Đặc Biệt:

    • Máy móc hàng không, thiết bị y tế và các ứng dụng dưới nước hoặc trong môi trường hóa chất, nơi bôi trơn lỏng không khả thi.



4. Ký Hiệu và Quy Cách



Tấm trượt STW thường được ký hiệu theo kích thước: STW [Chiều Rộng] x [Chiều Dài] x [Độ Dày] (đơn vị: mm), và có thể có nhiều loại lỗ bu-lông (2 lỗ, 4 lỗ) để phù hợp với nhu cầu lắp đặt.
